ESC: Electronic Speed Controller Nedir? Drone ve RC

Elektronik Hız Kontrolcüleri (ESC), günümüzün hızla gelişen teknoloji dünyasında önemli bir rol oynuyor. Özellikle drone teknolojisinde kritik bir bileşen olan ESC’ler, motorların hızını ve yönünü hassas bir şekilde kontrol ederek, bu uçan cihazların istikrarlı ve verimli bir şekilde çalışmasını sağlıyor. Bu makalede, ESC’lerin işleyişi, çeşitleri ve performans kriterleri geniş bir perspektiften incelenecek. Ana odak noktamız ise, drone uygulamaları için özel olarak tasarlanmış ESC’ler olsa da “Electronic Speed Controller” . Bu sayede, drone teknolojisinin arkasındaki karmaşık mekanizmaları daha iyi anlayacak ve bu alandaki yeniliklere ışık tutacağız.

ESC Nedir?

Elektronik Hız Kontrolcüsü (ESC), esas olarak elektrik motorlarının hızını ve yönünü kontrol etmek için kullanılan bir elektronik cihazdır. Bu cihazlar, özellikle uzaktan kumandalı araçlar, drone’lar ve model uçaklar gibi uygulamalarda yaygın olarak kullanılır. ESC’nin temel görevi, motoru çalıştırmak için gereken elektrik akımını yönetmek ve ayarlamaktır. Bu işlem, motorun hızını ve gücünü hassas bir şekilde kontrol ederek, aracın istenen performansa ulaşmasını sağlar.

ESC’ler genellikle bir mikrodenetleyici tarafından kontrol edilir ve gelen sinyalleri analiz ederek motorun dönüş hızını ve yönünü ayarlar. Drone’larda kullanılan ESC’ler, özellikle hafif ve yüksek performans gerektiren uygulamalar için optimize edilmiştir ve genellikle çok rotorlu sistemlerde her motor için ayrı bir ESC (Electronic Speed Controller ) gerektirirler. ESC’ler aynı zamanda motorun aşırı yüklenme, aşırı ısınma gibi durumlardan korunmasına da yardımcı olur, böylece hem güvenliği hem de verimliliği artırır.

ESC’ler Nasıl Çalışır: Fırçalı ve Fırçasız

Fırçalı ve fırçasız motorlar için kullanılan Elektronik Hız Kontrolcüleri (ESC), bu iki motor türünün çalışma prensiplerine göre farklılık gösterir. Her iki ESC (Electronic Speed Controller ) türü de, motor hızını ve yönünü kontrol etmek için tasarlanmıştır, ancak yapıları ve işleyişleri motorların kendine özgü özelliklerine göre ayarlanmıştır.

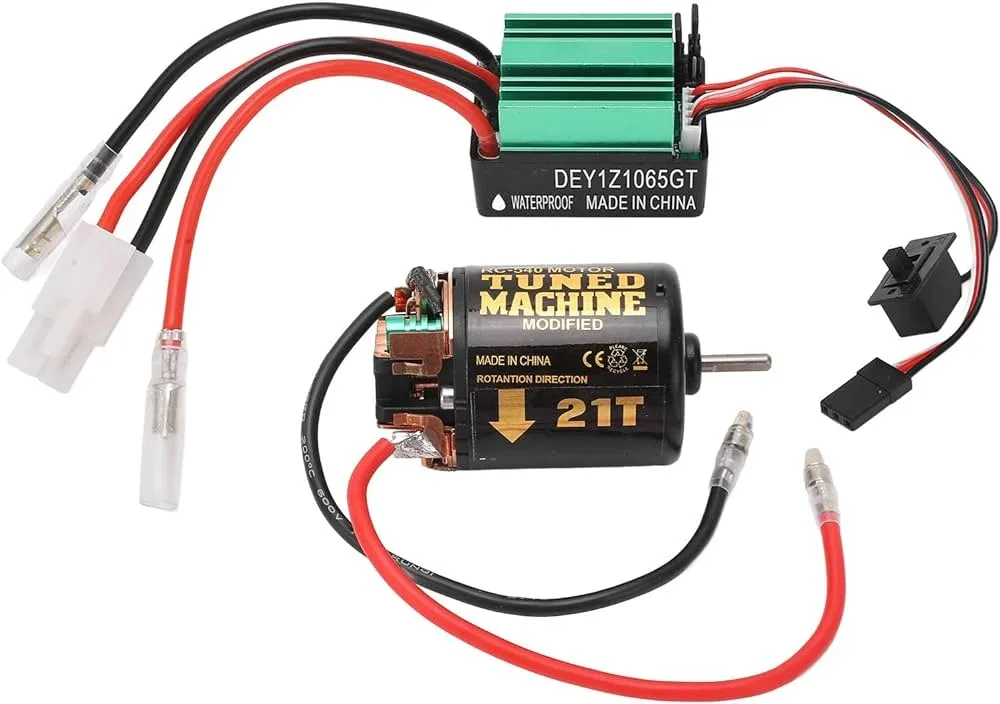

Fırçalı Motor ve Fırçalı Motor ESC’si Görüldüğü gibi iki kablo ile bağlantı sağlanıyor.
  1. Fırçalı Motorlar için ESC’ler:
    • Çalışma Prensibi: Fırçalı motorlar, mekanik fırçalar ve bir komütatör kullanarak elektrik akımını motora iletir. Bu motorlar genellikle daha basit ve maliyeti daha düşüktür.
    • ESC Özellikleri: Fırçalı motorlar için ESC’ler, DC akımını kontrol eder. Bu ESC’ler, motorun hızını ayarlamak için gerekli akımın miktarını ve motorun dönme yönünü değiştirebilmek için akımın yönünü kontrol eder.
    • Uygulama Alanları: Bu tür ESC’ler, basit model araçlar ve hobi düzeyindeki projelerde sıklıkla kullanılır.
  2. Fırçasız Motorlar için ESC’ler:
    • Çalışma Prensibi: Fırçasız motorlar, dönen mıknatıslar ve sabit bobinler kullanarak daha verimli bir çalışma sağlar. Bu motorlar daha karmaşık bir yapıya sahiptir ve genellikle daha yüksek performans sunar.
    • Özellikleri: Fırçasız motorlar için ESC’ler, alternatif akım (AC) üretmek için DC akımını elektronik olarak değiştirir. Bu ESC’ler, motorun hızını ve yönünü kontrol etmek için akımın fazını sürekli olarak ayarlar.
    • Uygulama Alanları: Fırçasız ESC’ler, özellikle yüksek performans gerektiren uygulamalarda, örneğin yarış drone’larında, gelişmiş model uçaklarda ve diğer profesyonel uzaktan kumandalı araçlarda kullanılır.

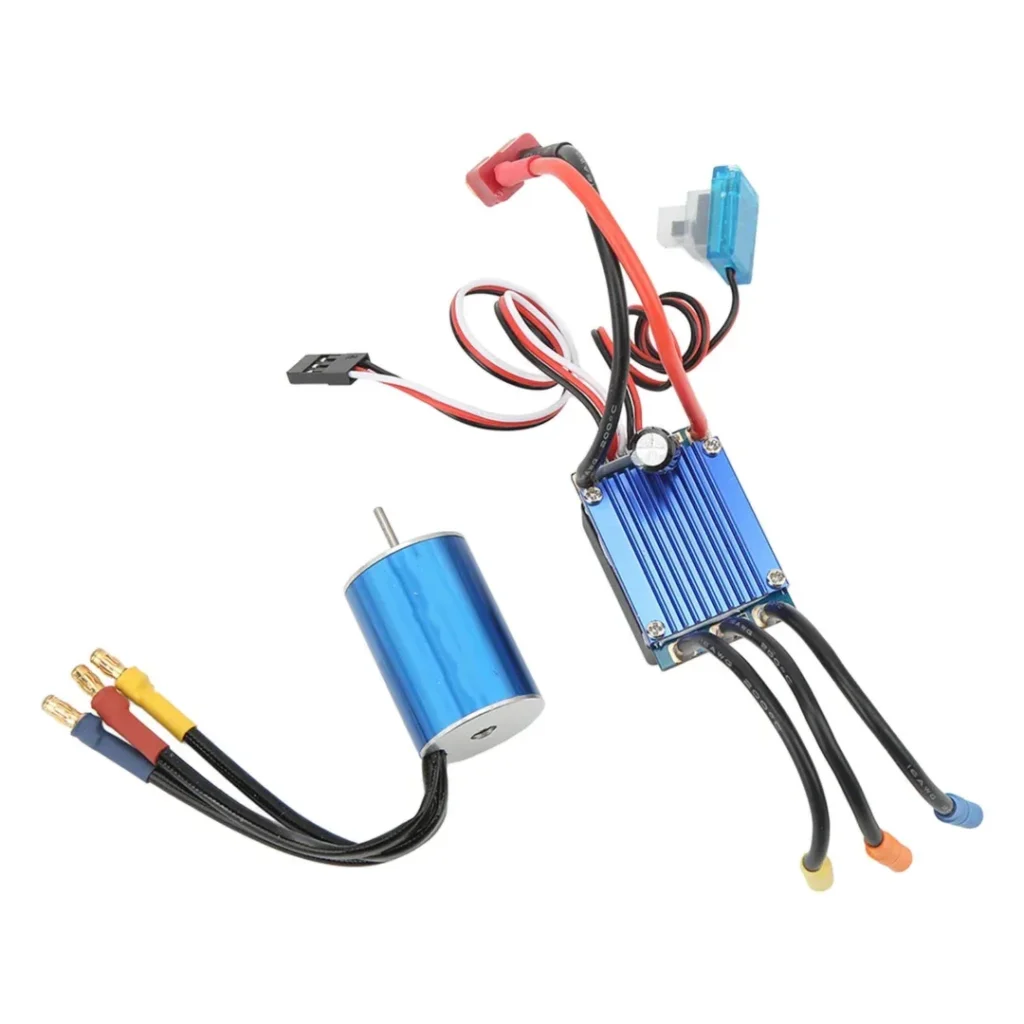

Fırçasız Motor ve Fırçasız Motor ESC’si. Görüldüğü gibi üç kablo ile güç iletimi sağlanıyor.

Her iki tür ESC de, kullanıcının aracın hızını ve hareket yönünü etkili bir şekilde kontrol etmesini sağlar, ancak fırçasız sistemler genellikle daha yüksek verimlilik, daha az bakım gereksinimi ve daha uzun ömür sunar. Bu nedenle, modern uygulamalarda, özellikle drone teknolojisinde fırçasız motorlar ve ESC’ler daha yaygın olarak tercih edilir.

Dronelarda ESC Kullanımı

Drone’larda Elektronik Hız Kontrolcüleri (ESC) kullanımı, bu modern uçan cihazların temel bileşenlerinden biridir ve onların hassas ve etkili bir şekilde uçmasını sağlar. Daha önceden FPV drone gövde bileşenleri yazımızda da değindiğimiz gibi hız kontrolü dışında güç dağıtımı işlevleri de ESC’ler tarafından yapılabilir.

Hepsi Bir Arada ve Tekli ESC’ler

“Hepsi bir arada veya dördü bir arada ” (All In One ) ve Tekli (Single) ESC’ler, drone teknolojisinde kullanılan iki farklı Elektronik Hız Kontrolcü (ESC) yapısını temsil eder. Her iki türün de kendine özgü avantajları, dezavantajları ve uygulama alanları bulunmaktadır:

All in One (AIO) ESC’ler:

AIO ESC’ler, tüm drone motorlarını kontrol etmek için gereken birden fazla ESC’yi tek bir devre kartında birleştirir.

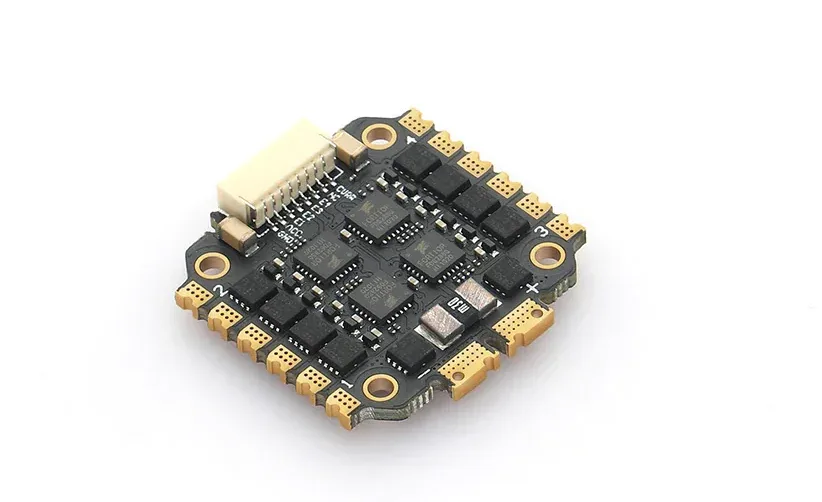

Dördü Bir Arada Bir ESC Modeli. Görüldüğü üzere numaralandırma yapılmış ve gözle ayrılabilen dört bölümden oluşuyor.
Avantajları:
  • Kompaktlık ve Hafiflik: Tüm ESC’leri tek bir birimde birleştirmek, drone’un daha hafif ve daha kompakt olmasını sağlar.
  • Kolay Kurulum: AIO ESC’ler, birden fazla ESC’nin tek tek monte edilmesine kıyasla daha kolay kurulur ve bağlanır.
  • Düşük Kablo Karmaşası: Bu sistem, kablo karmaşasını azaltarak daha temiz bir kurulum sağlar.
  • Uygulama Alanları: AIO ESC’ler, özellikle yarış ve freestyle drone’larında popülerdir çünkü hafiflik ve kompaktlık bu uygulamalarda önemlidir.
Dezavantajları:
  • Arıza Durumunda Değişim Zorluğu: Eğer AIO ESC’de bir bileşen arızalanırsa, tüm ünitenin değiştirilmesi gerekebilir, bu da maliyetli olabilir.
  • Isı Yönetimi: Tüm ESC’lerin bir arada olması ısı yoğunlaşmasına neden olabilir, bu da performansı ve bileşen ömrünü olumsuz etkileyebilir.
  • Özelleştirme Sınırlamaları: AIO ESC’ler, belirli bir drone yapısına ve motor türüne göre önceden yapılandırıldığından, farklı bir yapıya veya motor türüne geçiş yapmak daha zor olabilir.
  • Fiziksel Boyut Sınırlamaları: Bazı drone yapıları, AIO ESC’lerin fiziksel boyutları nedeniyle bu tür ESC’leri kullanmak için uygun olmayabilir.

Tekli ESC’ler:

Tanım: Tekli (Single) ESC’ler, her bir motor için ayrı bir kontrolcü kullanır. Her ESC, kendi motoruna bağlıdır ve bağımsız olarak çalışır.

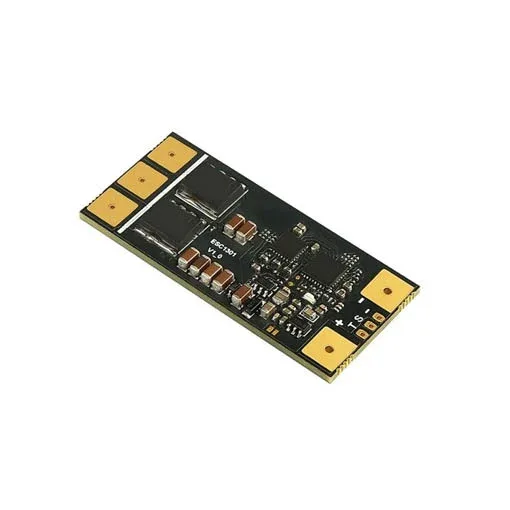

Tekli ESC. Solda motor güç çıkışı, sağda besleme bağlantıları.
Avantajları:
  • Esneklik: Her ESC’nin ayrı olması, arızalı bir ESC’nin değiştirilmesini kolaylaştırır ve farklı motor ve drone yapılandırmaları için daha fazla esneklik sağlar.
  • Isı Yönetimi: Her ESC’nin ayrı olması, ısı dağılımını iyileştirir, çünkü tüm ESC’ler birbirine yakın yerleştirilmediğinde ısı birikimi daha az olur.
  • Özelleştirme Seçenekleri: Farklı motor türleri ve özellikleri için özelleştirilmiş ESC (Electronic Speed Controller) seçimine olanak tanır.
  • Uygulama Alanları: Single ESC’ler, özellikle büyük ve ağır yük taşıyan drone’larda tercih edilir. Ayrıca, arızalı bir ESC’nin değiştirilmesi gerektiğinde, tüm sistemin değil, sadece tek bir ESC’nin değiştirilmesi yeterlidir.

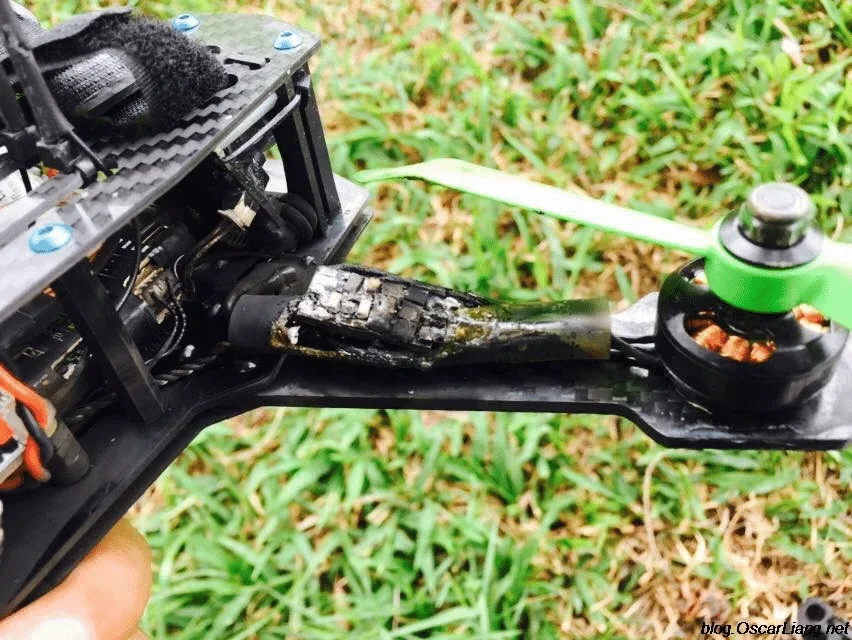

Tekli ESC arıza yaparsa kolaylıkla değişebilir. (Fotoğraf :Oscar Liang)
Dezavantajları:
  • Kurulum Karmaşıklığı: Her motor için ayrı bir ESC kullanmak, daha fazla kablo ve daha karmaşık bir montaj gerektirir.
  • Kablo Karmaşası ve Ağırlık: Daha fazla kablo ve bağlantı, drone üzerinde daha fazla ağırlık ve hava akışını engelleyebilecek kablo karmaşasına yol açabilir.
  • Mekansal Kısıtlamalar: Küçük drone’lar, her motor için ayrı ESC’leri barındırmakta zorlanabilir, bu durumda AIO ESC’ler daha uygun olabilir.
  • Maliyet: Bireysel ESC’ler genellikle AIO ESC’lerden daha pahalı olabilir, çünkü her biri ayrı ayrı satın alınmalıdır.

Drone tasarımında ve uygulamada AIO ve Single ESC’ler arasında seçim yaparken, drone’un boyutu, ağırlığı, uçuş amacı ve kullanıcının teknik becerileri gibi faktörler göz önünde bulundurulmalıdır. Her iki tür de, belirli senaryolarda avantajlar sunar ve kullanımı, drone’un ihtiyaçlarına ve pilotun tercihlerine bağlıdır.

ESC ve Hücre Sayısı Bağlantısı

ESC (Elektronik Hız Kontrolcü) ve pil hücre sayısı arasındaki uyum, drone ve RC araçlarının performansı ve güvenliği için hayati öneme sahiptir. ESC’ler belirli bir maksimum voltaj seviyesine kadar dayanıklıdır ve her pil hücresi tipik olarak 3.7V nominal voltaj sağlar. Pilin toplam voltajı (hücre sayısı ile çarpılarak hesaplanır), ESC’nin dayanıklılık limiti içinde olmalıdır. Örneğin, bir 4S pil 14.8V sağlar ve bu, ESC’nin desteklemesi gereken voltaj aralığı içinde olmalıdır. ESC (Electronic Speed Controller) seçerken kaç S desteklediğini mutlaka kontrol edin. ESC’ler genelde belirli aralıklarda voltajları destekler. Örneğin bir ESC 3S ve 6S aralığını destekleyebilir.

ESC’nin, bağlanacak pilin hücre sayısına uygun olması performans ve güvenlik açısından kritiktir. Daha yüksek hücre sayısı daha yüksek voltaj ve performans sağlarken, yanlış hücre sayısı, ESC ve motorların zarar görmesine yol açabilir. Bu uyum, ayrıca ESC’nin aşırı ısınmasını ve arızalanmasını önlemeye yardımcı olur. ESC ve pil arasında doğru bir uyum sağlamak, verimli ve güvenli bir uçuş deneyimi için önemlidir.

Drone’larda ESC’lerin Diğer İşlevleri

Drone’larda Elektronik Hız Kontrolcüleri (ESC’ler) sadece motor hızını kontrol etmekle kalmaz, aynı zamanda bir dizi başka kritik işlevi de yerine getirirler. Bu işlevler, drone’un güvenli ve verimli bir şekilde çalışmasını sağlamak için önemlidir:

  1. Güç Dağıtımı:
    • ESC’ler, drone’un pilinden gelen gücü alır ve bu gücü motorlara dağıtır. Bu dağıtım, motorların ihtiyaç duyduğu gücü sağlamak için hassas bir şekilde kontrol edilir.
    • Bazı ESC’ler, entegre bir güç dağıtım kartı (PDB) özelliğine sahip olabilir. Bu, gücün ESC’ler ve diğer bileşenler arasında etkili bir şekilde dağıtılmasını sağlar.
  2. Pil Yönetimi ve Koruma:
    • ESC’ler, pil voltajını izleyerek pilin aşırı deşarj olmasını önleyebilir. Bu, pil ömrünü uzatır ve potansiyel tehlikeleri azaltır.
    • Ayrıca, pilin aşırı yüklenmesini önlemek için akım sınırlaması gibi koruma mekanizmalarına da sahip olabilirler.
  3. Isı Yönetimi:
    • ESC’ler, motorların ve kendilerinin aşırı ısınmasını önlemek için ısıyı izler ve yönetir. Bu, performansın ve güvenliğin korunmasına yardımcı olur.
    • Bazı ESC’lerde, aşırı ısınma durumunda motor gücünü otomatik olarak düşüren termal koruma özellikleri bulunur.
  4. Telemetri ve Geri Bildirim:
    • Gelişmiş ESC’ler, motor hızı, sıcaklık, voltaj ve akım gibi verileri uçuş kontrol sistemine geri bildirebilir. Bu bilgiler, pilotun uçuş sırasında drone’un durumu hakkında bilgi almasına ve gerektiğinde ayarlamalar yapmasına olanak tanır.
  5. Programlanabilirlik ve Özelleştirme:
    • Birçok ESC, kullanıcının motor hızı tepkilerini, fren ayarlarını ve diğer parametreleri özelleştirmesine izin veren yazılım arayüzleri sunar.
    • Bu özellikler, pilotların drone’u özel ihtiyaçlarına ve uçuş tarzlarına göre ayarlamalarına olanak tanır.
  6. Gelişmiş Uçuş Modları:
    • ESC’ler, özellikle yarış ve freestyle drone’larında kullanılan farklı uçuş modları için gerekli motor tepkilerini sağlar. Bu modlar, daha hızlı ivmelenme veya daha hassas kontrol gibi özel uçuş dinamikleri sunabilir.

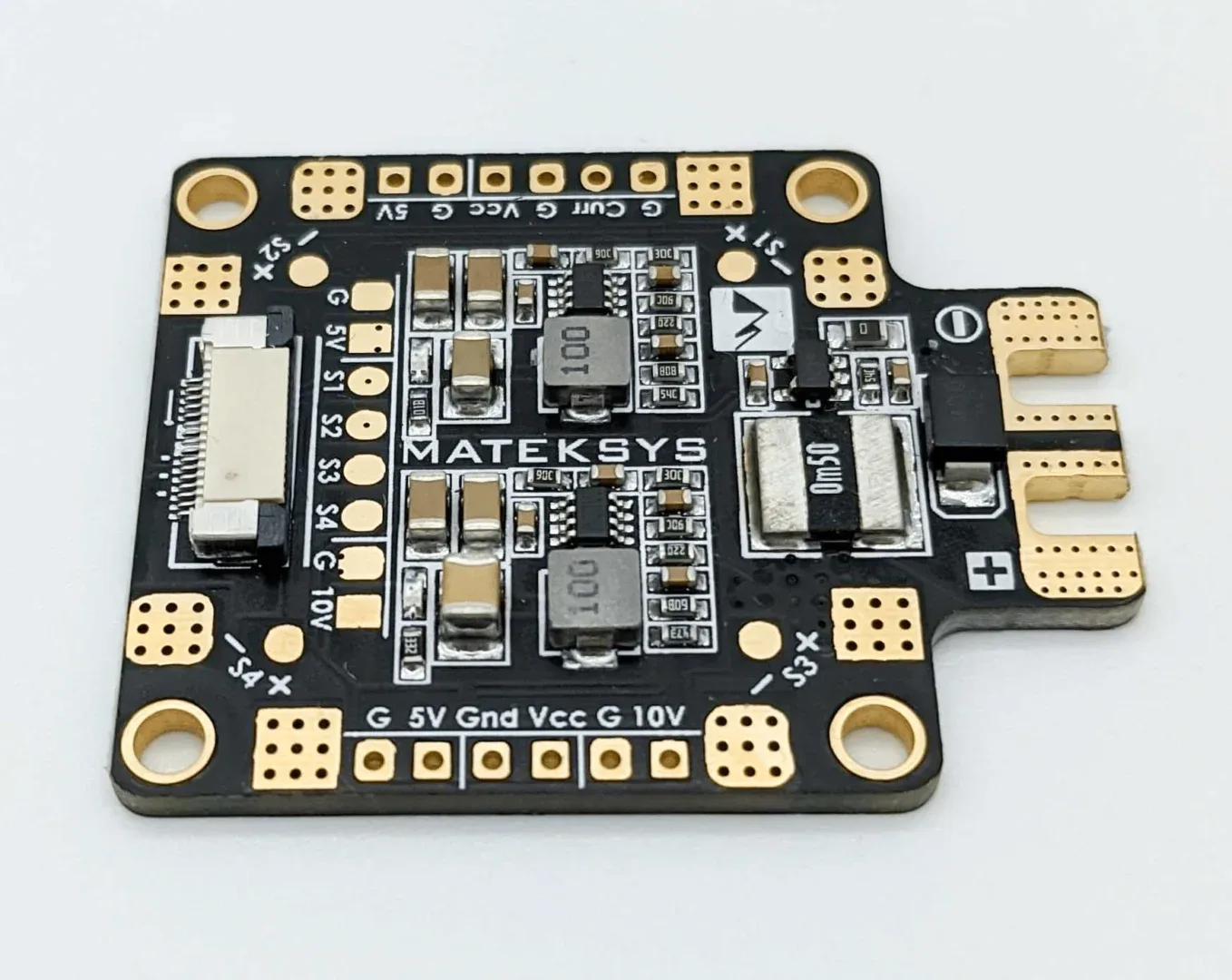

Tekli ESC tercih edilen sistemlerde güç dağıtım kartı (PDB) kullanılarak ESC’nin bu ekstra işlevleri sağlanır.

Bu işlevler, ESC’lerin drone teknolojisinde yalnızca motor hızı kontrolörlerinden çok daha fazlası olduğunu gösterir. Modern ESC’ler, drone’un genel performansını, güvenliğini ve kullanıcı deneyimini iyileştirmek için çeşitli önemli roller üstlenir.

ESC İletim Protokolleri


ESC (Elektronik Hız Kontrolcüsü) iletim protokolleri, drone’un uçuş kontrolcüsü ile ESC’ler arasındaki iletişimde kullanılan metodlardır. Bu protokoller, uçuş kontrolcüsünden ESC’lere ne kadar hızla ve hangi yönlerde dönmesi gerektiğini söyleyen komutların iletilmesini sağlar. İşte en yaygın kullanılan ESC iletişim protokolleri ve özellikleri:

  1. Oneshot:
    • Özellikleri: Oneshot, ilk nesil dijital iletişim protokolüdür ve standart PWM (Pulse Width Modulation) sinyallerinden daha hızlı bir tepki süresi sunar.
    • Uygulama: Bu protokol, özellikle eski veya düşük performanslı uçuş kontrol sistemleriyle uyumlu olan uygulamalar için uygundur.
  2. Multishot:
    • Özellikleri: Multishot, Oneshot’tan daha hızlı bir iletişim protokolüdür. Çok daha kısa komut süreleri sayesinde daha hızlı tepki süresi ve daha iyi çözünürlük sağlar.
    • Uygulama: Yüksek performans gerektiren uygulamalar için idealdir, özellikle yarış ve freestyle drone’larında tercih edilir.
  3. DSHOT:
    • Genel Özellikleri: DSHOT serisi, daha yeni ve daha gelişmiş bir dijital iletişim protokolüdür. DSHOT, analog PWM veya Oneshot, Multishot gibi diğer dijital protokollere kıyasla daha hızlı ve daha güvenilir iletişim sağlar. Bu serideki sayılar, veri iletim hızını (bit/saniye) gösterir.
    • DSHOT150: Düşük hızlı, ancak yüksek güvenilirlik sunan bir iletişim protokolüdür.
    • DSHOT300: Orta seviye hız ve güvenilirlik sunar. DSHOT150’e kıyasla daha hızlıdır.
    • DSHOT600: En yaygın kullanılan DSHOT protokolüdür ve yüksek hız ve mükemmel güvenilirlik sunar. Yarış ve performans odaklı drone’lar için idealdir.

Bu protokoller, ESC’lerin ve uçuş kontrolcülerinin daha hızlı ve daha doğru bir şekilde iletişim kurmasını sağlayarak, drone’un daha stabil ve kontrollü bir uçuş performansı sergilemesine olanak tanır. Gelişen drone teknolojisiyle birlikte, bu protokoller de sürekli olarak gelişmekte ve iyileştirilmektedir. Her bir protokol, farklı uçuş senaryoları ve performans ihtiyaçları için özelleştirilmiş çözümler sunar. Eğer mümkünse kesinlikle DSHOT protokolü ile çalışan bir ESC seçilmelidir.

ESC Konfigürasyon Yazılımları

ESC (Elektronik Hız Kontrolcü) konfigürasyon yazılımları, drone pilotlarının ve hobi meraklılarının ESC’lerini özelleştirmelerine ve ayarlamalarına olanak tanıyan araçlardır. Bu yazılımlar, ESC’nin performans parametrelerini, özelliklerini ve işlevlerini kullanıcı ihtiyaçlarına göre ayarlamak için kullanılır. İşte popüler ESC konfigürasyon yazılımlarından bazıları:

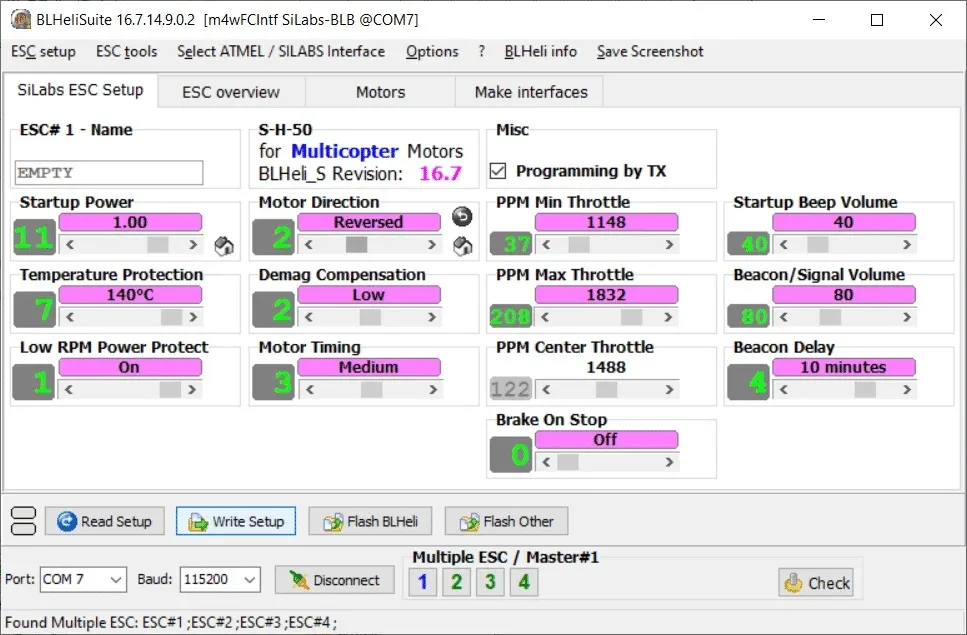

  1. BLHeli Suite:
    • Özellikleri: BLHeli Suite, BLHeli ve BLHeli_S ESC’leri için yaygın olarak kullanılan bir konfigürasyon aracıdır. Kullanıcıların ESC’lerinin firmware’ini güncellemelerine, motor yönünü değiştirmelerine ve birçok diğer parametreyi ayarlamalarına olanak tanır.
    • Uygulama Alanı: Bu yazılım, özellikle fırçasız motorlar için tasarlanmıştır ve drone yarışçıları ve freestyle pilotları arasında popülerdir.
  2. Betaflight:
    • Özellikleri: Betaflight, drone uçuş kontrolcüleri için bir yazılımdır, ancak bazı ESC konfigürasyon özelliklerini de içerir. Betaflight aracılığıyla, kullanıcılar ESC ayarlarını, örneğin DShot protokolü ayarlarını yapabilirler.
    • Uygulama Alanı: Betaflight, özellikle FPV (First Person View) drone yarışçıları ve hobi pilotları tarafından tercih edilir.
  3. SimonK ve AfroESC:
    • Özellikleri: SimonK ve AfroESC yazılımları, özellikle daha eski ESC modelleri için tasarlanmıştır. Bu yazılımlar, ESC’nin tepki süresini ve motorun düzgün çalışmasını iyileştirmeye odaklanır.
    • Uygulama Alanı: Bu yazılımlar, özellikle hobi düzeyindeki drone ve RC uçakları için kullanılır.
  4. KISS GUI:
    • Özellikleri: KISS (Keep It Super Simple) GUI, KISS ESC’ler ve uçuş kontrolcüleri için özel bir arayüzdür. Kullanıcı dostu arayüzü ve basit ayarları ile dikkat çeker.
    • Uygulama Alanı: KISS, performans ve kullanım kolaylığını bir arada sunmak isteyen yarış ve freestyle drone pilotları tarafından tercih edilir.

Bu konfigürasyon yazılımları, ESC’lerin performansını en üst düzeye çıkarmak, motor yönlerini değiştirmek, fren ayarlarını yapmak ve ESC’lerin tepki süresini iyileştirmek gibi birçok işlevi yerine getirir. Kullanıcıların bu araçları kullanarak drone’larının uçuş karakteristiklerini önemli ölçüde özelleştirmeleri ve iyileştirmeleri mümkündür. Drone ve RC hobi dünyasında bu yazılımlar, pilotların ve yapımcıların ihtiyaçlarına göre sürekli olarak geliştirilmekte ve güncellenmektedir.

ESC’lerin Diğer Kullanım Alanları

Elektronik Hız Kontrolcüleri (ESC’ler), sadece drone endüstrisinde değil, birçok farklı alanda da kullanılmaktadır. Bu cihazlar, elektrik motorlarının hızını ve yönünü hassas bir şekilde kontrol etmek için tasarlanmıştır. İşte ESC’lerin diğer endüstrilerdeki bazı kullanım alanları:

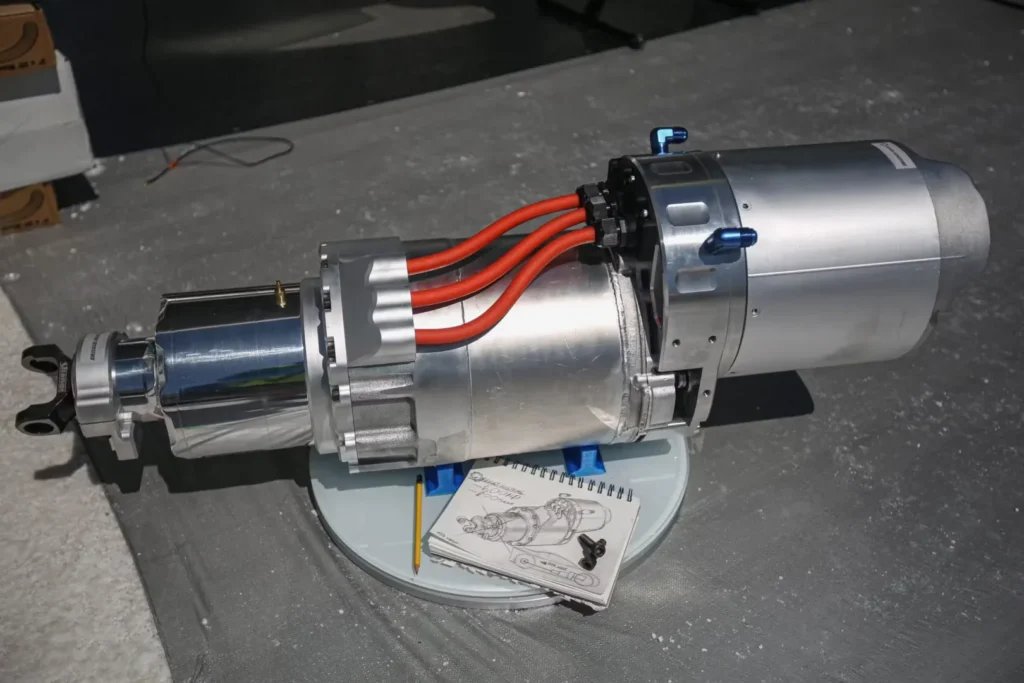

Bir Tesla motoru ve motora entegre ESC ünitesi.
  1. Elektrikli Scooterlar ve Bisikletler:
    • Bu araçlarda ESC’ler, motorun hızını ayarlamak ve kullanıcının gaz verme ve durdurma komutlarına yanıt vermek için kullanılır. ESC’ler, bu tür araçların hızını etkili bir şekilde kontrol ederek güvenli bir sürüş deneyimi sağlar.
  2. Elektrikli Araçlar (EV’ler):
    • Elektrikli otomobiller ve diğer elektrikli taşıtlarda ESC’ler, motorun hızını ve torkunu kontrol eder. Bu, aracın hızlanma, yavaşlama ve durma işlemlerini daha verimli ve pürüzsüz hale getirir.
  3. RC (Uzaktan Kumandalı) Arabalar:
    • RC arabalarda kullanılan ESC’ler, aracın hızını ve bazen yönünü (ileri/geri) kontrol eder. Bu, RC araçlarının hızlı manevralar yapmasına ve yüksek hızlarda bile kontrol edilebilir olmasına olanak tanır.
  4. Model Uçaklar:
    • Model uçaklarda ESC’ler, pervane hızını kontrol ederek uçağın yükselmesini, alçalmasını ve hızını ayarlar. Ayrıca, bu uçakların daha hassas ve kontrollü bir şekilde uçmasını sağlar.

Bu çeşitli uygulamalarda, ESC’lerin rolü, elektrik motorlarının verimli bir şekilde çalışmasını sağlamak ve kullanıcının aracı veya cihazı daha doğru ve güvenli bir şekilde kontrol etmesine yardımcı olmaktır. Modern ESC’ler ayrıca çeşitli koruma özellikleri sunar ve genellikle aracın veya cihazın genel enerji verimliliğini artırır. ESC’ler, elektrikli hareketin yaygınlaşmasıyla birlikte daha da önem kazanmıştır ve bu teknolojinin gelişimi, birçok endüstride yeniliklerin kapısını açmaktadır.

Özet

Elektronik Hız Kontrolcüleri (ESC’ler), elektrik motorlarının hızını ve yönünü hassas bir şekilde kontrol eden kritik bileşenlerdir. Genellikle drone’lar, RC araçlar, elektrikli scooterlar, bisikletler ve hatta elektrikli araçlar gibi birçok alanda kullanılırlar. ESC’ler, motorların istenilen performans seviyesinde çalışmasını sağlayarak kullanıcının cihazı daha doğru ve güvenli bir şekilde kontrol etmesine olanak tanır. Modern ESC’ler, yüksek verimlilik, koruma özellikleri ve kullanıcı dostu programlanabilirlik sunarak, elektrikli hareketin yaygınlaştığı günümüz dünyasında önemli bir rol oynarlar. Bu cihazlar, artan elektrikli araç kullanımı ve otomasyon teknolojilerindeki gelişmelerle birlikte giderek daha fazla dikkat çeken ve geliştirilen teknolojiler arasında yer almaktadır.
