Drone teknolojisinin hızla gelişmesiyle birlikte, uçuş kontrol kartları bu yenilikçi alanın merkezinde yer almaktadır. Bu makale, drone uçuş kontrol kartlarının önemini, nasıl çalıştıklarını ve modern drone sistemlerindeki rollerini derinlemesine incelemektedir. Uçuş kontrol kartları, bir dronenin hareketlerini, yönünü ve hızını hassas bir şekilde yöneterek, onları sadece hobi amaçlı kullanımlardan endüstriyel ve araştırma uygulamalarına kadar geniş bir yelpazede kullanılabilir hale getirir. Bu parçada, uçuş kontrol kartlarının temel bileşenlerine, bunların drone sistemleri içindeki işlevlerine ve bu teknolojinin gelecekte nasıl evrilebileceğine dair bir bakış sunacağız. Bu, drone teknolojisinin karmaşık dünyasını anlamak isteyen herkes için kapsamlı bir rehber olacak ve okuyuculara, bu heyecan verici alandaki en son yenilikler hakkında bilgi verecek.
Uçuş Kontrol Kartı Nedir?
Uçuş kontrol kartı (Flight Controller), özellikle drone ve diğer insansız hava araçlarında (İHA) kullanılan, bu araçların stabil ve kontrollü bir şekilde uçmasını sağlayan bir elektronik cihazdır. Bu kart, drone’un hareketini, yönünü ve dengesini kontrol eden merkezi bir sistemdir. Uçuş kontrol kartı drone’un beynidir. Bütün parçaların entegre bir şekilde çalışmasını sağlar.
Uçuş Kontrol Kartı Ne İşe Yarar?
Uçuş kontrol kartı, drone ve diğer insansız hava araçlarının (İHA) temel işlevlerini yöneten kritik bir bileşendir. Bu kartların temel işlevleri ve önemi şöyle özetlenebilir:
- Stabilizasyon ve Denge: Uçuş kontrol kartı, drone’un hava durumundaki ani değişikliklere veya dış etkilere karşı stabil kalmasını sağlar. Gyroskop ve ivmeölçer gibi sensörlerden gelen verileri kullanarak, drone’un düzgün ve dengeli bir uçuş gerçekleştirmesini sağlar.
- Yön Kontrolü: Pilotun komutlarına yanıt olarak drone’un yönünü değiştirmek için motorlara komutlar gönderir. Bu sayede drone, yatay ve dikey eksenlerde manevra yapabilir.
- Otomatik Uçuş Modları: Çoğu modern uçuş kontrol kartı, otomatik uçuş modlarına sahiptir. Bu modlar, GPS gibi teknolojiler kullanarak, önceden tanımlanmış rotaları takip etme veya belirli bir konumda sabit kalma gibi işlevleri gerçekleştirebilir.
- Acil Durum Yönetimi: Ani arızalar veya beklenmedik durumlar karşısında, uçuş kontrol kartı aracı güvenli bir şekilde yere indirecek protokolleri devreye sokabilir.
- Veri Toplama ve İşleme: Uçuş sırasında sensörlerden gelen verileri toplar ve işler. Bu veriler, drone’un uçuş performansını izlemek ve gerekirse ayarlamalar yapmak için kullanılır.
- İletişim ve Entegrasyon: Uçuş kontrol kartları, genellikle uzaktan kumanda, mobil cihazlar veya diğer otomasyon sistemleriyle iletişim kurabilir. Ayrıca ek donanımların (kamera, sensörler vb.) entegrasyonunu da sağlar.
Uçuş Kontrol Kartı Türleri
Uçuş kontrol kartları, insansız hava araçları (İHA) ve dronların işlevselliği ve kullanım alanlarına göre farklılık gösterir. Bu kartların çeşitleri genellikle uygulamalarına ve donanımlarına göre ayrılır. İşte yaygın uçuş kontrol kartı türleri:
Hobi ve Amatör Dronlar için Uçuş Kontrol Kartları
Hobi ve amatör dronlar için uçuş kontrol kartları, yeni başlayanlar ve hobiistler için uygun, kullanımı kolay ve maliyet etkin bir çözüm sunar. Bu kartlar, kullanıcı dostu arayüzlerle donatılmıştır ve basit yazılım veya mobil uygulamalar aracılığıyla kolayca programlanabilir ve ayarlanabilir. Öne çıkan özellikleri şunlardır:
- Kullanıcı Dostu Arayüzler: Kolay erişim ve basit ayarlar için tasarlanmış, yeni başlayanlara uygun arayüzler.
- Temel Uçuş Fonksiyonları: Stabilizasyon, otomatik hover ve bazı modellerde basit GPS işlevleri gibi temel uçuş özellikleri sunar.
- Maliyet Etkinliği: Uygun fiyatlı olup, hobi düzeyi kullanıcılar için bütçe dostu çözümler sağlar.
- Sınırlı Sensör Entegrasyonu: Temel hava koşullarına ve dış etkenlere karşı stabilite için gerekli minimum sensörlerle donatılmıştır.
- Yeni Başlayanlar için Uygun: Karmaşık özellikler ve işlevler olmadan, dron uçuşuna yeni başlayanlar için anlaşılması kolay bir giriş noktası sunar.
Bu kartlar, dron uçuşuna yeni başlayanlar ve hobiistler için idealdir, çünkü onlar temel ihtiyaçları karşılayacak şekilde tasarlanmıştır ve dron teknolojisine erişimi kolaylaştırır.
FPV ve Yarış Droneları İçin Uçuş Kartları
FPV (First Person View) ve yarış dronları için uçuş kontrol kartları, bu özel uçuş türlerine uygun özellikler ve performans seviyeleri ile donatılmıştır. Bu kartlar, hızlı tepki süreleri, gelişmiş stabilizasyon ve yüksek manevra kabiliyetine odaklanır. İşte FPV ve yarış dronları için uçuş kontrol kartlarının özellikleri:
- Yüksek Performans ve Hızlı Tepki Süreleri: Bu kartlar, hızlı tepki süreleri ve yüksek işlemci hızlarına sahip olup, yarış ve FPV uçuşlarında kritik öneme sahiptir.
- Gelişmiş Stabilizasyon: Yüksek hızlarda bile mükemmel hava stabilizasyonu sağlamak için tasarlanmıştır, bu da pilotların daha hassas kontrol ve manevralar yapmasına olanak tanır.
- Özelleştirilebilir Ayarlar: Pilotlar, uçuş karakteristiklerini kendi tercihlerine göre özelleştirebilir; bu, yarışlarda ve performans uçuşlarında avantaj sağlar.
- Düşük Gecikme Süreleri: FPV uçuşlarında, video aktarımında düşük gecikme süreleri önemlidir ve bu kartlar, bu gereksinimi karşılamak üzere optimize edilmiştir.
- Dayanıklılık ve Güvenilirlik: Yarış koşullarında yüksek hızlara ve zorlu manevralara dayanacak şekilde tasarlanmıştır.
FPV ve yarış dronları için uçuş kontrol kartları, hızlı ve hassas uçuş deneyimleri için gerekli özellikleri sunar. Bu kartlar, yarış ve performans odaklı dron pilotları için idealdir, çünkü onlar, zorlu koşullarda bile yüksek performans ve güvenilirlik sağlamak üzere tasarlanmıştır.
Ticari ve Endüstriyel Dronlar için Uçuş Kontrol Kartları
Ticari ve endüstriyel drone türleri için uçuş kontrol kartları, karmaşık ve çeşitli görevleri desteklemek üzere gelişmiş özellikler ve yüksek düzeyde güvenilirlik sunar. Bu kartlar, özellikle endüstriyel kalitede performans ve işlevsellik gerektiren uygulamalarda kullanılır. İşte ticari ve endüstriyel dronlar için uçuş kontrol kartlarının öne çıkan özellikleri:
- Gelişmiş Navigasyon ve Otomatik Uçuş Planlaması: Gelişmiş GPS ve diğer navigasyon teknolojileri, hassas rota takibi ve karmaşık uçuş planlamalarını destekler.
- Çoklu Sensör Entegrasyonu: Çeşitli sensörleri destekleyerek, geniş çaplı veri toplama ve işlevsellik sunar. Bu, tarım, haritacılık, inşaat ve diğer endüstriyel uygulamalar için kritik öneme sahiptir.
- Yüksek Güvenilirlik ve Dayanıklılık: Zorlu çevresel koşullara ve uzun uçuş sürelerine dayanacak şekilde tasarlanmıştır.
- Özelleştirilebilir ve Genişletilebilir Yazılım: Özelleştirilmiş görevler ve uygulamalar için gerekli yazılım özelleştirmelerine ve genişlemesine imkan tanır.
- Gelişmiş İletişim Seçenekleri: Uzaktan kontrol ve veri aktarımı için gelişmiş iletişim teknolojileri içerir.
Ticari ve endüstriyel uçuş kontrol kartları, özellikle profesyonel ve endüstriyel kullanım için tasarlanmıştır ve bu alanlarda etkinlik, güvenilirlik ve çok yönlülük sağlarlar. Bu kartlar, endüstriyel düzeydeki uygulamalar ve görevler için gerekli karmaşıklık ve özellikleri barındırır.
Sabit Kanatlı Dronlar için Uçuş Kontrol Kartları
Sabit kanatlı dronlar, genellikle uzun menzilli görevler ve geniş alanların izlenmesi için tercih edilir. Bu tür dronlar için tasarlanmış uçuş kontrol kartları, özel ihtiyaçları karşılamak üzere gelişmiş navigasyon özellikleri, dayanıklılık ve uzun uçuş süreleri için optimize edilmiş özellikler sunar. İşte sabit kanatlı dronlar için uçuş kontrol kartlarının öne çıkan özellikleri:
- Uzun Mesafe Navigasyonu: Bu kartlar, uzun mesafe uçuşları için gerekli hassas GPS yönlendirmesi ve otomatik pilot özellikleri sağlar.
- Enerji Verimliliği: Uzun uçuş süreleri için optimize edilmiş, enerji verimliliği yüksek tasarımlar sunarlar.
- Çoklu Sensör Desteği: Çeşitli sensörleri destekleyerek, geniş çaplı gözetleme ve veri toplama kapasitesi sağlar. Özellikle çevresel izleme ve haritacılık uygulamalarında kritik önem taşır.
- Gelişmiş Stabilizasyon ve Uçuş Dinamikleri: Sabit kanatlı dronların aerodinamik özelliklerine uygun, gelişmiş uçuş stabilizasyon sistemleri içerir.
- Uzaktan İletişim ve Kontrol: Uzun mesafe uçuşları için güçlü iletişim linkleri ve uzaktan kontrol seçenekleri sunar.
- Özelleştirilebilir Yazılım ve Donanım Seçenekleri: Farklı görev tiplerine ve uygulamalara göre özelleştirilebilir yazılım ve donanım seçenekleri sağlar.
Sabit kanatlı dronlar için uçuş kontrol kartları, bu özel dron türünün gereksinimlerine yönelik tasarlanmıştır ve genellikle uzun menzilli, yüksek verimlilikli görevlerde kullanılır. Bu kartlar, özellikle geniş alanların izlenmesi, çevresel gözetleme ve benzeri uygulamalar için idealdir ve bu tür görevler için gerekli dayanıklılık, navigasyon kabiliyeti ve enerji verimliliğini sağlarlar.
Uçuş Kontrol Kartlarında Bulunan Bileşenler
Uçuş kontrol kartları, dronların etkili bir şekilde çalışmasını sağlamak için bir dizi kritik bileşen içerir. Bu bileşenler, kartın temel işlevlerini yerine getirmesini sağlayarak, dronun stabil, güvenilir ve etkili bir şekilde uçmasını mümkün kılar. İşte uçuş kontrol kartlarında yaygın olarak kullanılan bileşenler:
İşlemci
Uçuş kontrol kartlarında kullanılan işlemciler, bu sistemlerin karmaşık görevleri yerine getirebilmesi için kritik öneme sahiptir. Özellikle profesyonel uçuş kontrol kartları, gelişmiş işlemci kapasitelerine ve algoritmik yeteneklere sahip olmalıdır. Örneğin, DJI’nın A3 uçuş kontrol kartı gibi profesyonel modeller, yeni tutum belirleme ve çoklu sensör birleştirme algoritmalarını içerir. Bu algoritmalar, kontrol doğruluğunu önceki modellere göre artırır ve geniş bir uçak yelpazesine manuel ayarlama gerektirmeksizin uyarlanabilir bir yapı sunar.
F1 İşlemciler
- İlk nesil uçuş kontrol kartı işlemcilerinden biri.
- Temel uçuş görevleri için uygun ancak sınırlı işlem kapasitesine sahip.
- Yeni yazılım güncellemeleri ve özelliklerle uyumsuz olabilir.
F3 İşlemciler
- F1’e göre daha hızlı işlem kapasitesi sunar.
- Orta seviye uçuş kontrol kartlarında kullanılır.
- Çoğu modern uçuş yazılımı ve özelliklerle uyumludur.

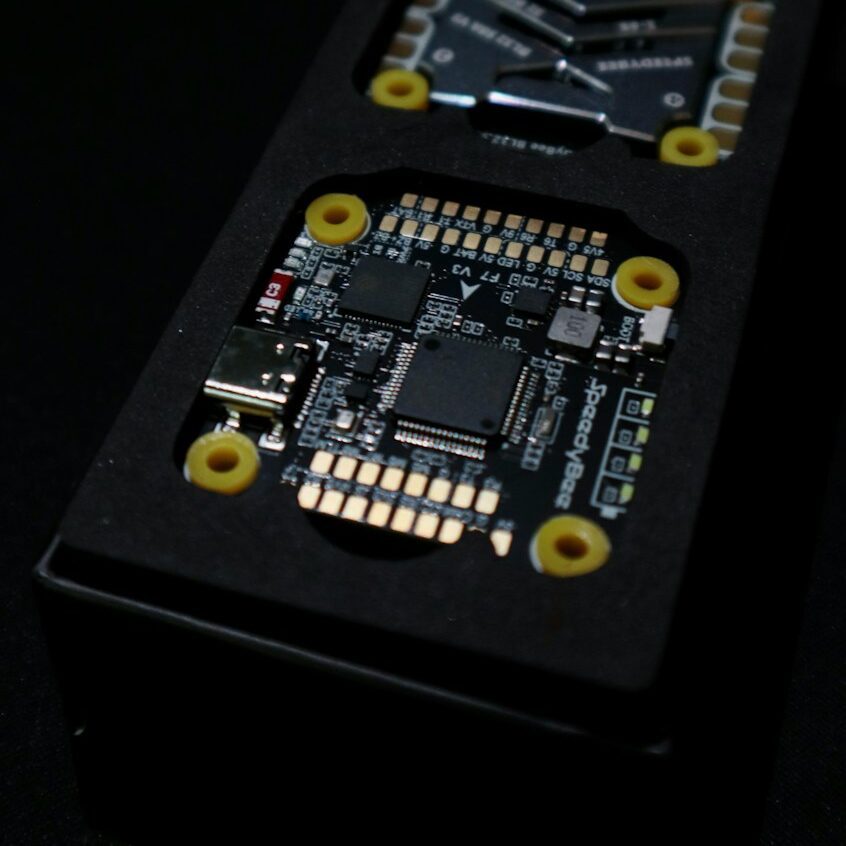

F4 İşlemciler
- F3’e göre daha yüksek işlem hızı ve kapasitesi.
- Gelişmiş uçuş özellikleri ve daha karmaşık algoritmaları destekler.
- FPV ve yarış dronları için popüler bir seçimdir.
G4 İşlemciler
- G4 serisi, drone işlemcileri arasında yeni bir gelişmedir.
- F4 ve F7 serilerine kıyasla daha yüksek işlem hızı ve verimlilik sunar.
- Özellikle FPV ve yarış dronları için tasarlanmıştır ve gelişmiş uçuş dinamikleri gerektiren senaryolarda mükemmeldir.
F7 İşlemciler
- Şu anda piyasadaki en hızlı drone işlemcilerinden biri.
- Çoklu görev işleme ve gelişmiş uçuş senaryoları için ideal.
- Genellikle profesyonel ve yüksek performans gerektiren dronlarda kullanılır.
H7 İşlemciler
- Drone işlemcileri arasında en yüksek performansı sunan seridir.
- Çok daha hızlı işlem kapasitesi ve gelişmiş çoklu görev işleme yetenekleri ile donatılmıştır.
- Profesyonel, yüksek performans gerektiren ve endüstriyel uygulamalarda sıkça tercih edilir.
Profesyonel Uçuş Kartı İşlemcileri
- Çok yüksek işlem gücüne ve hıza sahip işlemciler.
- Dahili grafik işlem birimleri ve gelişmiş sensör entegrasyonu gibi özellikler sunar.
- Endüstriyel ve ticari uygulamalar için tasarlanmıştır, karmaşık görevleri ve veri işleme ihtiyaçlarını karşılar.
Bu işlemci türleri, dronların çeşitli uygulama ve performans ihtiyaçlarına göre seçilir. İşlemci seçimi, uçuş kontrol kartının genel performansını ve dronun uçuş kabiliyetlerini doğrudan etkiler.
Sensörler
- Jiroskoplar: Dronun eksenel dönüşlerini (roll, pitch, yaw) algılar.
- İvmeölçerler: Dronun hızını ve yön değişikliklerini algılar.
- Barometreler: Yükseklik bilgisini sağlar.
- Manyetometreler (Pusulalar): Yön bilgisini sağlar.

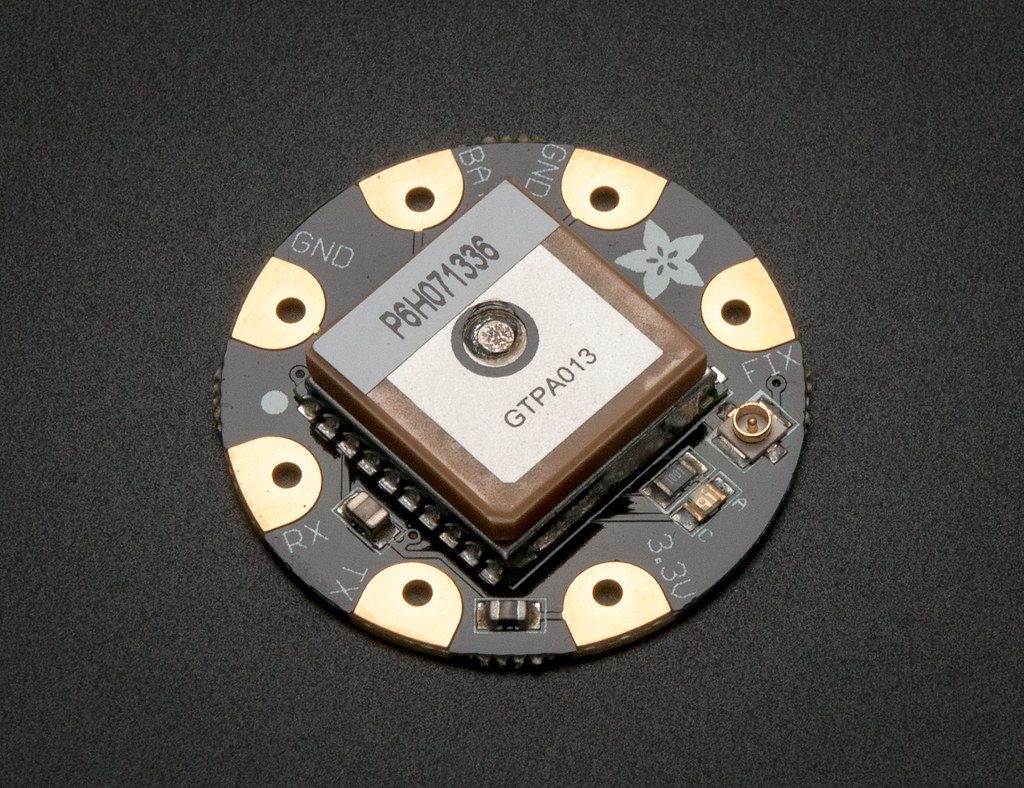

- GPS Modülleri: Konum ve navigasyon için kullanılır.
Güç Yönetimi
- Uçuş kontrol kartının ve bağlı bileşenlerin (sensörler, GPS modülleri vb.) güç ihtiyacını yönetir.
- FPV dronelarda pil durumu ve güç tüketimini izler.
İletişim Portları
- PWM veya DShot gibi Motor Kontrol Portları: Fırçasız drone motorlarının hızını kontrol etmek için motor sürücülere (ESC; electronic speed controller) komutlar gönderir.
- Seri/USB Portları: Harici cihazlarla (örneğin, uzaktan kumanda alıcıları, telemetri modülleri) iletişim kurmak için kullanılır.
- I2C ve SPI Portları: Harici sensörler ve modüller için veri aktarımı sağlar.
Bellek ve Depolama
- Uçuş verilerini kaydetmek ve uçuş kontrol yazılımını depolamak için kullanılır.
- Yapılandırma ayarlarını ve uçuş günlüklerini saklar.
- Bazı modellerde harici sd kart gibi depolama birimi kullanılabilir.
Yazılım ve Firmware
- Uçuş kontrol algoritmalarını çalıştırır.
- Kullanıcı arayüzü ile etkileşim sağlar ve ayarların özelleştirilmesine olanak tanır.
- Açık kaynak seçenekler vardır.
Bu bileşenlerin her biri, uçuş kontrol kartının genel performansı ve dronun uçuş kabiliyetleri üzerinde önemli bir rol oynar. Uçuş kontrol kartının kalitesi ve özellikleri, kullanılan bileşenlerin kalitesi ve uyumluluğu ile doğrudan ilişkilidir.
Uçuş Kontrol Kartı Modelleri
Elbette, örnek uçuş kontrol kartı modellerini başlıklar şeklinde sıralayabilirim. Uçuş kontrol kartları, çeşitli özellikler ve fonksiyonlarla gelir ve bu modeller, genellikle dronlar ve diğer uzaktan kumandalı uçaklar için kullanılır. İşte bazı yaygın uçuş kontrol kartı modelleri:

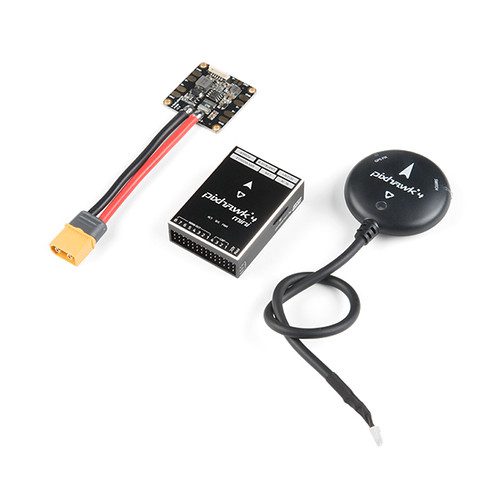

- Pixhawk PX4: Açık kaynaklı bir platform olan Pixhawk PX4, esneklik ve geniş bir sensör yelpazesi desteği sunar. Gelişmiş otonom uçuş kapasiteleriyle popülerdir.
- DJI Naza-M V2: Kolay kurulumu ve kullanıcı dostu arayüzü ile bilinen bu model, özellikle amatör drone pilotları arasında popülerdir.
- Betaflight F4: Yarış dronları için tasarlanmış, yüksek performanslı bir uçuş kontrol kartıdır. Detaylı ayar seçenekleri sunar.

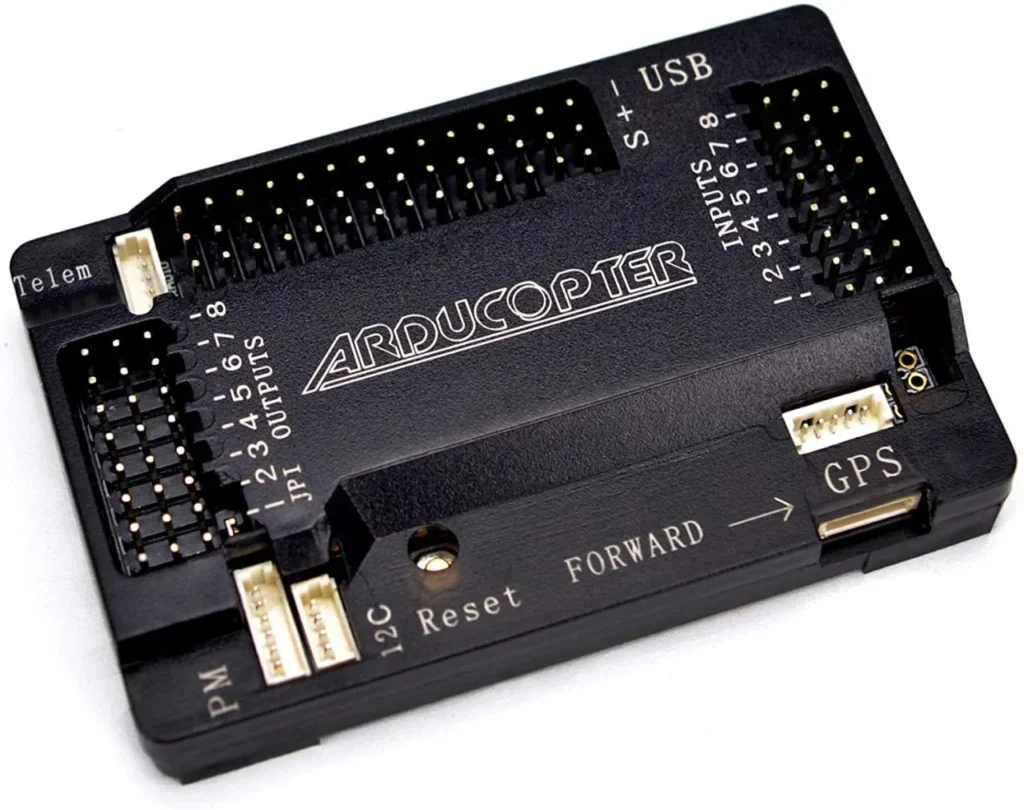

- Ardupilot Mega (APM): Çok yönlülüğü ve geniş fonksiyon yelpazesi ile tanınır. Hem hobi hem de profesyonel projeler için uygun bir seçenektir.
- KISS FC – 32bit Flight Controller: Özellikle FPV yarış dronları için tasarlanmış, kullanıcı dostu bir arayüz ve yüksek performans sunar.
- RaceFlight Revolt V3: Yarış dronları için optimize edilmiş, hızlı tepki süreleri ve gelişmiş uçuş özellikleri ile bilinir.
- Holybro Kakute F7: Entegre osilatör ve gelişmiş sensör teknolojisi ile dikkat çeker. Ayrıca, geniş bağlantı seçenekleri sunar.
- Matek Systems F405-STD: Esneklik ve güçlü donanım özellikleri ile öne çıkar. Çoklu sensör desteği sunar.
- iNav Flight: Özellikle uzun menzilli ve GPS destekli uçuşlar için tasarlanmıştır. Kullanıcı dostu arayüzü ve stabil uçuş özellikleri vardır.
- CC3D OpenPilot: Başlangıç seviyesi kullanıcılar için idealdir. Kolay kurulum ve stabil uçuş özellikleri sunar.
- Auterion Skynode: Kurumsal ve ticari dron operasyonları için tasarlanmıştır. Entegre LTE, yüksek güvenlik özellikleri ve uzaktan yönetim kapasiteleri sunar.

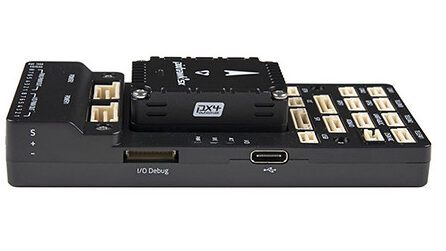

- Holybro Pixhawk 6X: Gelişmiş işlemci ve yüksek güvenilirlik sunar. Çoklu sensör desteği ve genişletilebilir port seçenekleri ile dikkat çeker.

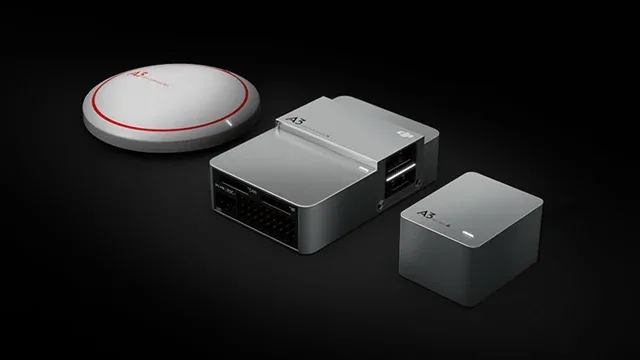

- DJI A3: Profesyonel ve ticari drone kullanımı için tasarlanmıştır. Yüksek düzeyde stabilizasyon ve çoklu sensör entegrasyonu sağlar.
- Diatone Mamba MK4 F722: Yarış ve freestyle dronları için geliştirilmiş, gelişmiş donanım ve yüksek işlem kapasitesi sunar.
Her biri, belirli uçuş senaryoları ve ihtiyaçları için tasarlanmıştır, bu yüzden ihtiyacınıza en uygun olanı seçerken bu özellikleri göz önünde bulundurmak faydalı olacaktır.
Özet
Bu makale, dron teknolojisindeki en kritik bileşenlerden biri olan uçuş kontrol kartlarını ayrıntılı bir şekilde ele alıyor. Farklı uçuş senaryoları ve uygulamalar için özel olarak tasarlanmış çeşitli uçuş kontrol kartı modellerini inceleyerek, her birinin özellikleri, avantajları ve kullanım alanlarına derinlemesine bir bakış sunuyor. Multikopterlerden sabit kanatlı dronlara, hobi seviyesinden endüstriyel ve ticari kullanımlara kadar geniş bir yelpazeyi kapsayan bu çalışma, Pixhawk PX4, DJI Naza-M V2, Betaflight F4 gibi popüler modellerden, Auterion Skynode ve DJI A3 gibi daha gelişmiş sistemlere kadar geniş bir çeşitliliği inceliyor. Uçuş kontrol kartlarının navigasyon, otomatik uçuş planlaması, sensör entegrasyonu, güvenilirlik ve iletişim gibi kritik özellikleri üzerinde durularak, bu kartların dron operasyonlarının başarısındaki önemi vurgulanıyor. Okuyucular, bu makale ile hem temel hem de gelişmiş uçuş kontrol kartları hakkında kapsamlı bilgi edinme şansı bulacaklar ve bu bilgiler, dron teknolojisinin daha iyi anlaşılmasına katkı sağlayacak.
