Drone Motoru: KV Değeri, RPM, Boyut, Fırçasız, FPV

Drone motorları, modern dronlara güç veren ana elemandır. Bu motorlar, küçük ve hafif olmalarına rağmen, dronları hızlı ve manevra kabiliyeti yüksek hale getiren güçlü ve verimli yapılardır. Drone motorlarının tasarımı, dronun uçuş özelliklerini doğrudan etkiler; bu nedenle, farklı tipteki dronlar için motor seçimi büyük önem taşır. Bu yazıda, drone motorlarının çalışma prensipleri, çeşitleri ve önemi üzerine bir bakış atacağız, bu sayede bu teknolojinin hızla gelişen dünyasına dair temel bir anlayış kazanacağız. FPV drone‘unumuz için motor seçmeden önce temel bilgiler edineceğiz. Bu yazıda sadece elektronik drone motorları üzerinde duracağız ve çoğunlukla fırçasız drone motorlarından bahsedeceğiz.

Drone Motorları Neye Göre Sınıflandırılır?

Drone motorları, birkaç ana kritere göre sınıflandırılır. Bu sınıflandırmalar, motorların tasarımını, kullanıldıkları dronun türünü ve uygulama alanlarını temel alır. İşte en yaygın sınıflandırma kriterleri:

1. Motor Tipi:
   • Fırçalı Motorlar (Brushed Motors): Daha basit ve ucuz olan bu motorlar, küçük ve hobi amaçlı dronlarda sıkça kullanılır. Bunlar, iç yapılarındaki fırçalar nedeniyle belirli bir süre sonra aşınmaya uğrayabilir.
   • Fırçasız Motorlar (Brushless Motors): Daha verimli ve uzun ömürlü olan fırçasız motorlar, profesyonel ve yüksek performanslı dronlarda tercih edilir. Bu motorlar, fırçalı motorlara göre daha pahalıdır fakat daha yüksek güç ve daha az bakım gerektirir.
2. Motorun KV Değeri:
   • KV değeri, motorun volt başına dönüş hızını (RPM) ifade eder. Düşük KV değerine sahip motorlar daha yüksek tork üretirken, yüksek KV değerine sahip motorlar daha yüksek hızlara ulaşabilir. KV değeri, dronun uçuş karakteristiğini ve kullanım amacını doğrudan etkiler.
3. Boyut ve Ağırlık:
   • Motorların boyut ve ağırlığı, kullanıldıkları dronun boyutu ve taşıma kapasitesi ile doğrudan ilişkilidir. Büyük ve ağır yük taşıyan dronlar, daha büyük ve güçlü motorlar gerektirirken, hafif ve küçük dronlar daha küçük ve hafif motorlarla donatılır.
   • Boyut ve ağırlık kullanılacak pervane çapı ile de doğrudan ilişkilidir.

Bu sınıflandırmalar, dron motorlarının seçiminde ve dronların tasarımında önemli rol oynar. Her uygulama ve kullanım amacı için uygun motor tipinin seçilmesi, dronun performansını ve verimliliğini maksimize eder.

Motor Tipleri

Drone motorları genellikle iki ana kategoriye ayrılır: Fırçalı motorlar ve fırçasız motorlar. Her motor tipinin kendine has özellikleri, avantajları ve dezavantajları vardır. İşte bu iki motor tipinin detayları:

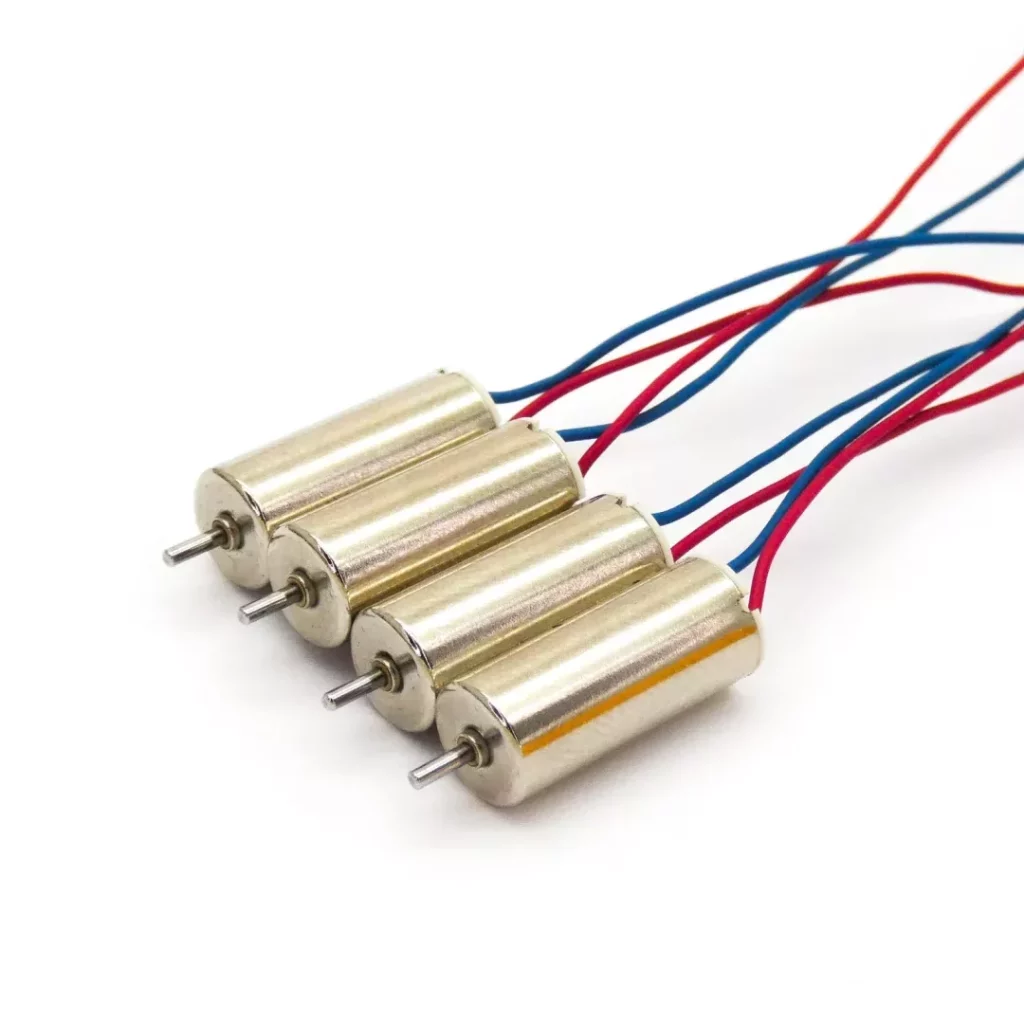

Fırçalı Motorlar (Brushed Motors)

Fırçalı motorlar genelde oyuncak kategorisinde veya ultra hafif dronelarda kullanılan motor tipleridir. Genelde harici bir ESC gerekmez. Asıl odak noktamız olan fırçasız motorlara göre pek çok açıdan dezavantajlıdır. Maliyet avantajları genelde tercih sebebidir.

Özellikleri

• Yapısı: Fırçalı motorlar, içerisinde fırça adı verilen elemanlar kullanılarak yapılmıştır. Bu fırçalar, motorun dönme hareketini sağlamak için elektrik akımını ileten parçalardır.
• Küçük ve Basit: Genellikle daha küçük ve basit yapıdadırlar.

Avantajları

• Maliyeti Düşük: Fırçalı motorlar, fırçasız motorlara göre daha ucuzdur.
• Kolay Kontrol: Basit yapısı sayesinde kontrolü ve kullanımı daha kolaydır.

Dezavantajları

• Düşük Verimlilik: Fırçalı motorlar, fırçasız motorlara göre genellikle daha az verimlidir.
• Aşınma ve Bakım: Fırçaların sürekli hareketi nedeniyle aşınma meydana gelir, bu da motorun ömrünü kısaltır ve daha fazla bakım gerektirir.

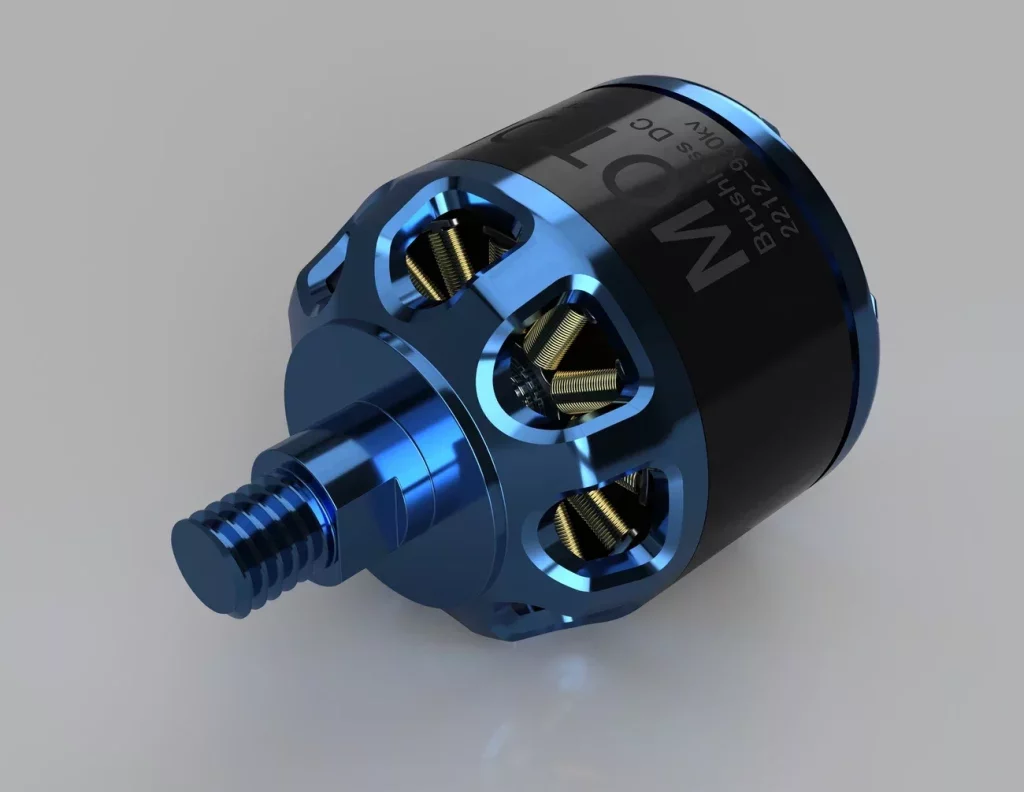

Fırçasız Motorlar

Fırçasız motorlar (brushless motors), drone teknolojisinin en kritik bileşenlerinden biridir ve birçok avantajları nedeniyle özellikle yüksek performans gerektiren uygulamalarda tercih edilir. İşte fırçasız motorların temel özellikleri, avantajları ve kullanım alanları:

Temel Özellikleri

• Fırçasız Yapı: Adından da anlaşılacağı gibi, bu motorlar içerisinde fırça barındırmaz. Bunun yerine, motorun hareketini kontrol etmek için elektronik bir kontrol ünitesi (ECU) kullanılır.
• Daha Karmaşık Kontrol Mekanizması: Elektronik kontrol, motorun daha hassas ve verimli çalışmasını sağlar.
• Yüksek Verimlilik: Fırçasız motorlar, enerjiyi daha etkin kullanır ve daha yüksek performans sunar.

Avantajları

• Daha Uzun Ömür: Fırça olmadığı için aşınma daha azdır, bu da motorun daha uzun ömürlü olmasını sağlar.
• Düşük Bakım Gereksinimi: Aşınma parçalarının olmaması, bakım ihtiyacını ve maliyetlerini azaltır.
• Yüksek Performans ve Verimlilik: Fırçasız motorlar, daha iyi hız kontrolü ve daha yüksek tork sağlar.
• Daha Az Isınma: Fırçasız motorlar daha az ısınır, bu da özellikle uzun uçuşlar için önemlidir.
• Sessiz Çalışma: Fırçasız motorlar, fırçalı motorlara göre daha sessiz çalışır.

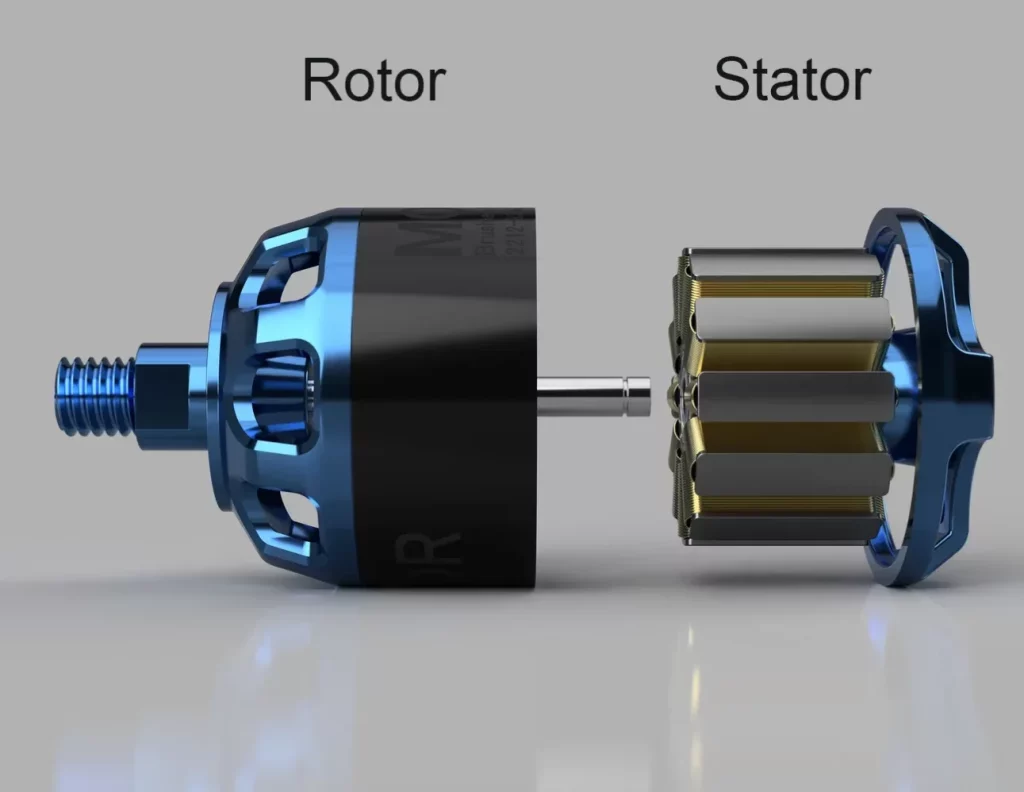

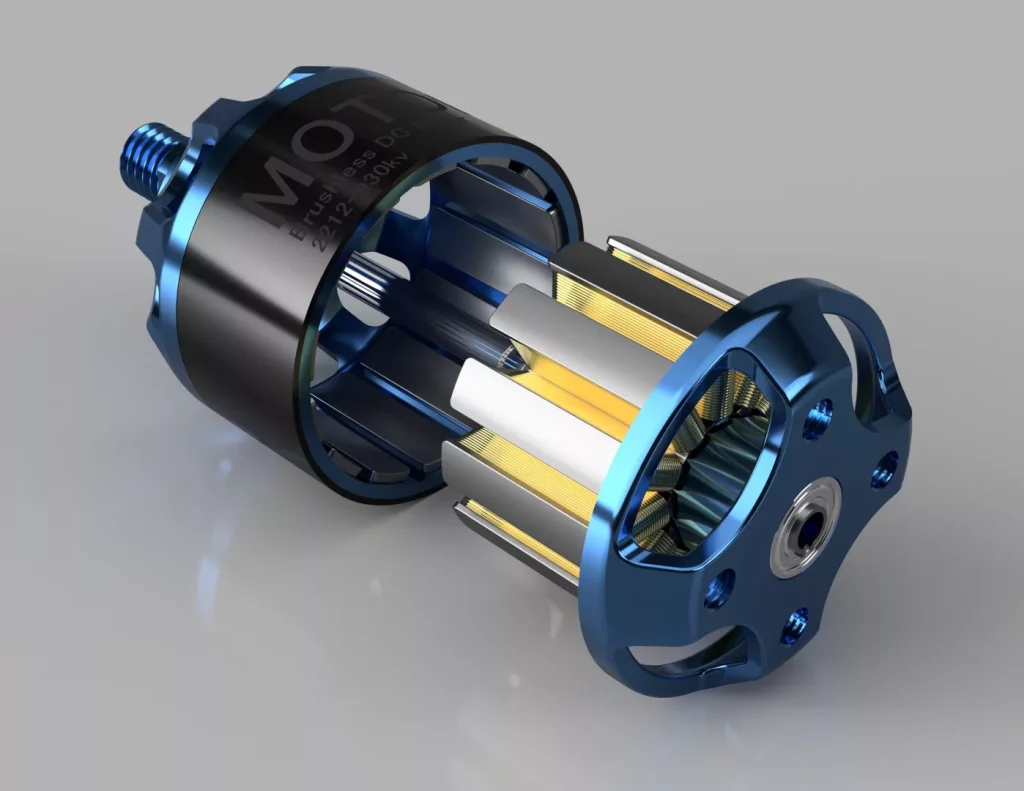

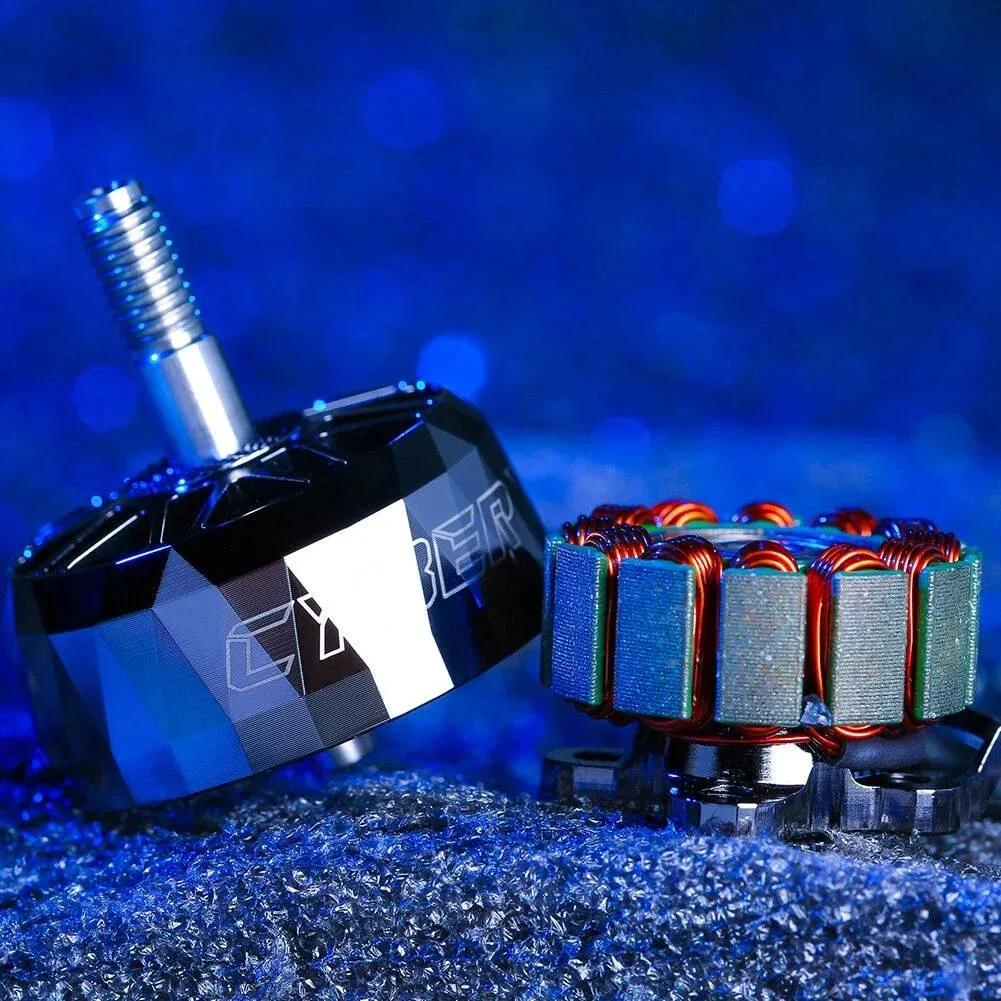

Fırçasız Motorun Yapısı

Fırçasız motorlar (brushless motors), drone teknolojisinin temel bileşenlerinden biridir ve iki ana bileşenden oluşur. Drone parçaları yazımızda da değindiğimiz gibi fırçasız motora güç vermek için electronic speed controller gereklidir. Gelin şimdi fırçasız motoru derinlemesine inceleyelim:

Stator (Sabit Kısım)

• Bobinler: Stator, genellikle bakır tel bobinlerden oluşur. Bu bobinler, elektrik akımı geçtiğinde manyetik alan oluşturur.
• Stator Çekirdeği: Bobinlerin etrafına sarıldığı demir çekirdek. Manyetik alanın yoğunluğunu ve verimliliğini artırır.

Rotor (Dönen Kısım)

• Mıknatıslar: Rotor, genellikle nadir toprak mıknatıslarından (neodimyum gibi) yapılmıştır. Bu mıknatıslar, statorun oluşturduğu manyetik alanla etkileşerek motorun dönmesini sağlar.
• Rotor Mili: Motorun dönen kısmını destekleyen ve hareketi aktaran şaft.

Fırçasız Motorların Özellikleri

Drone motorlarının dış büyüklüğü, KV değeri ve verimliliği (g/W), motorun performansı ve uygulama alanları üzerinde önemli etkileri olan temel özelliklerdir. İşte bu özelliklerin detayları:

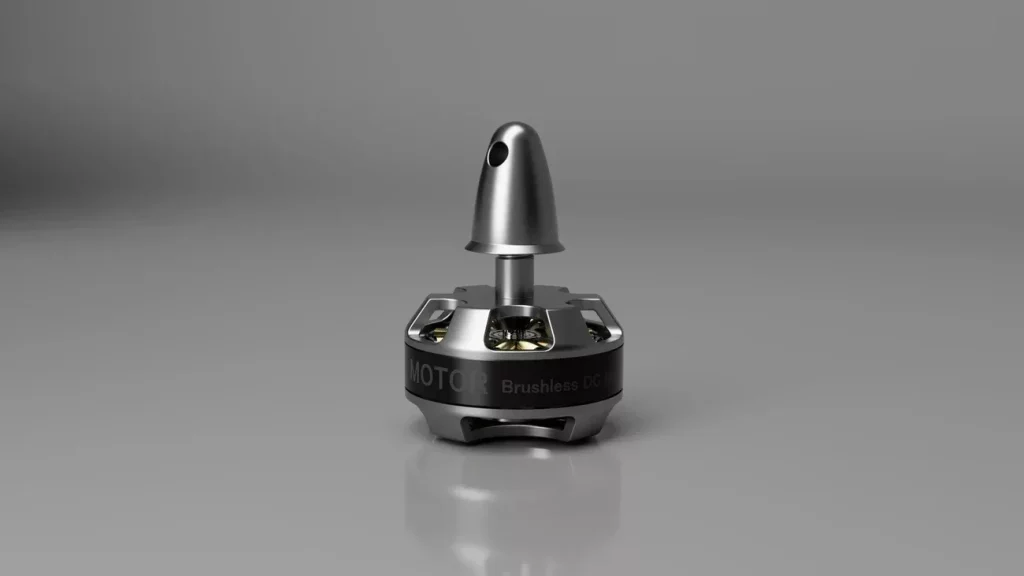

Motorun Dış Büyüklüğü

Motorun dış büyüklüğü, drone motorlarının seçiminde ve kullanımında önemli bir faktördür. Bu, hem motorun fiziksel ölçülerini hem de performansını etkileyen bir özelliktir. İşte motorun dış büyüklüğünün temel unsurları ve hobi amaçlı kullanılan fırçasız motorlardaki model adı ile ilişkili boyut bilgileri:

1. Boyut:
   • Dış Çap ve Uzunluk: Motorun dış çapı ve uzunluğu genellikle milimetre cinsinden ifade edilir. Bu ölçüler, motorun üretebileceği güç ve tork seviyesini doğrudan etkiler.
   • Model Adı ve Stator Boyutları: Hobi amaçlı kullanılan fırçasız motorlarda, model adı genellikle statorun boyutlarını gösterir. Örneğin, “XING 2306” modelinde “23” statorun 23mm genişliğini, “06” ise 6mm yüksekliğini ifade eder.
2. Ağırlık:
   • Drone Ağırlığına Etkisi: Motorun ağırlığı, genel drone ağırlığına eklenir ve bu da uçuş süresi, yük kapasitesi ve manevra kabiliyeti üzerinde etkili olur.
3. Drone Boyutu ve Tipi ile İlişkisi:
   • Uygulama Alanına Göre Boyut Seçimi: Motor boyutu, kullanıldığı dronun boyutu ve türüyle ilişkilidir. Büyük ve ağır yük taşıyan dronlar için daha büyük ve güçlü motorlar gereklidir. Buna karşılık, hafif ve küçük dronlar için daha küçük ve hafif motorlar yeterlidir.
   • Uygun Pervane Seçimi: Motorun stator boyutları, hangi boyutta pervanelerin en iyi performansı sağlayacağını da belirler.

KV değeri, drone motorlarının temel özelliklerinden biri olarak, motorun performansını ve uygulama alanlarını belirleyen kritik bir parametredir. KV, motorun yüksüz durumda, yani pervanesiz halde, her bir volt başına yapacağı devir sayısını (RPM) ifade eder. İşte KV değerinin detayları ve motor deviri RPM hesaplaması:

RC Fırçasız Motor KV Değeri Nedir?

• Tanımı: KV değeri, motorun her 1 volt için kaç devir (RPM) yaptığını gösterir. Örneğin, 900 KV değerine sahip bir motor, teorik olarak her 1 volt için 1 dakikada 900 devir yapar.
• Motor Deviri RPM Hesaplaması: Motorun teorik maksimum RPM’si, KV değeri ile kullanılan pilin voltajı çarpılarak hesaplanır. Örneğin, 900 KV’lık bir motor 12 volt bir LiPo batarya ile çalıştırıldığında, teorik olarak 900 x 12 = 10,800 RPM yapar.

KV Değerinin Yük ve Pervane ile İlişkisi

• Yüksüz Durum: KV değeri, motorun pervanesiz ve yüksüz durumda alacağı maksimum RPM’yi gösterir. Ancak, gerçek dünyada motorun üzerine yük eklendiğinde (örneğin bir pervane takıldığında), motorun RPM değeri bu teorik değerden farklı olacaktır.
• Yük Etkisi: Yük arttıkça, motorun RPM değeri düşer. Düşük KV değerine sahip motorlar, genellikle daha büyük pervanelerle kullanılır ve yüksek itme kuvveti sağlar. Bu, ağır yük taşıma veya uzun uçuş süreleri gerektiren uygulamalarda tercih edilir.
• Uygulama Alanları ve Pervane Seçimi:
  • Düşük KV Motorlar: Ağır yük taşıma, uzun uçuş süreleri ve sabit hızda uçuşlar için uygun. Büyük pervanelerle iyi çalışır.
  • Yüksek KV Motorlar: Hızlı uçuşlar ve yüksek manevra kabiliyeti gerektiren durumlar için ideal. Küçük pervanelerle uyumludur.

KV Değeri ve Batarya İlişkisi (Hücre Sayısı)

KV değeri ile batarya (özellikle LiPo bataryaların “S” değeri, yani hücre sayısı) arasındaki ilişki, drone motorlarının performansını belirlemede önemli bir faktördür. KV değeri, motorun volt başına döndüğü devir sayısını ifade ederken, “S” değeri bataryanın gerilim seviyesini belirtir. İşte farklı KV değerleri için genel olarak tercih edilen batarya “S” değerleri:

Yüksek KV Değerleri için Batarya Seçimi

• KV Değeri: 2300 – 3000KV arası veya daha yüksek
• Önerilen Batarya: Genellikle 3S ila 4S LiPo bataryalar. Bu KV aralığındaki motorlar, daha yüksek RPM için tasarlanmıştır ve hızlı uçuşlar veya freestyle uygulamalar için idealdir.
• Uygulama: Hız odaklı uçuşlar, yarış dronları, akrobasi.

Orta KV Değerleri için Batarya Seçimi

• KV Değeri: 1900 – 2300KV arası
• Önerilen Batarya: Çoğunlukla 4S ila 6S LiPo bataryalar. Bu KV değerleri, hem itme kuvveti hem de hız açısından iyi bir denge sunar ve çeşitli uygulamalar için uygundur.
• Uygulama: Çok yönlü uçuşlar, hobi ve genel amaçlı dronlar.

Düşük KV Değerleri için Batarya Seçimi

• KV Değeri: 1900KV altı
• Önerilen Batarya: 6S ve üzeri LiPo bataryalar. Düşük KV motorlar, daha yüksek tork ve daha düşük RPM için tasarlanmıştır. Bu motorlar genellikle daha büyük pervanelerle kullanılır ve uzun menzilli veya ağır yük taşıyan dronlar için idealdir.
• Uygulama: Uzun menzil uçuşlar, ağır yük taşıma, profesyonel video ve fotoğraf çekimi.

Genel olarak, KV değeri arttıkça, motorun hızı artar, ancak tork azalır. Bu nedenle, yüksek KV değerleri için düşük “S” değerine sahip bataryalar, düşük KV değerleri için ise yüksek “S” değerine sahip bataryalar tercih edilir. Motor ve batarya seçimi yapılırken, dronun uçuş amacı, taşıyacağı yük ve beklenen performans gibi faktörler göz önünde bulundurulmalıdır. Her zaman, motor ve bataryanın birbirleriyle uyumlu olduğundan emin olmak önemlidir.

KV değeri, motorun gücü, pervane seçimi, batarya seçimi ve beklenen uçuş karakteristikleri arasında dengeli bir ilişki kurulmasını sağlayan önemli bir faktördür. Doğru KV değerinin seçilmesi, dronun performansını ve uygulama amacına uygunluğunu maksimize eder. Bu değer, drone tasarımı ve motor seçimi sürecinde dikkate alınması gereken kritik bir yön göstericidir.

Verimlilik (Efficiency)

Verimlilik, drone motorlarının performansını değerlendirmek için kritik bir parametredir ve genellikle gram başına watt (g/W) olarak ifade edilir. Bu ölçüt, motorun enerjiyi ne kadar etkin kullandığını ve ürettiği itme kuvvetini ne kadar verimli bir şekilde sağladığını gösterir. İşte verimlilikle ilgili temel bilgiler:

• Tanımı: Verimlilik, motorun tüketilen güç başına ne kadar itme kuvveti (thrust) ürettiğini gösterir. Yüksek verimlilik değerleri, motorun enerjiyi daha etkili kullanarak daha fazla itme kuvveti ürettiğini gösterir.
• Hesaplama: Verimlilik genellikle “g/W” (gram/watt) cinsinden ifade edilir. Örneğin, bir motorun verimliliği 10 g/W ise, her watt enerji için 10 gram itme kuvveti ürettiği anlamına gelir.

Verimliliğin Önemi

1. Uçuş Süresi: Yüksek verimlilik değerine sahip motorlar, daha uzun uçuş süreleri sağlar çünkü aynı enerji miktarıyla daha fazla itme kuvveti üretebilirler.
2. Enerji Tasarrufu: Daha verimli motorlar, pilin daha uzun süre dayanmasını sağlar, bu da özellikle uzun görevler veya fotoğraf/video çekimleri için önemlidir.
3. Isınma ve Dayanıklılık: Verimli motorlar daha az ısınır, bu da motorun ömrünü uzatır ve bakım ihtiyacını azaltır.

Uygulama Alanlarına Göre Verimlilik

• Hobi ve Rekreatif Kullanım: Genel hobi amaçlı dronlar için, yüksek verimlilik, daha uzun uçuş süreleri ve genel performans için önemlidir. Örneğin Long Range FPV dronelarda yüksek verimlilik sağlayan motorlar tercih edilir.
• Profesyonel Kullanım: Profesyonel ve ticari uygulamalarda, verimlilik, operasyonel maliyetleri azaltmak ve uzun süreli görevler için kritik öneme sahiptir.
• Yarış ve Performans Dronları: Yarış dronları için verimlilik önemli olmakla birlikte, genellikle maksimum hız ve manevra kabiliyeti daha ön planda olur.

Drone motorunun verimliliği, hem kullanıcı deneyimini hem de operasyonel maliyetleri doğrudan etkileyen bir faktördür. Motor seçimi yapılırken, verimlilik değerlerinin yanı sıra, uygulamanın gereksinimlerine ve beklenen uçuş karakteristiklerine uygun olup olmadığı da göz önünde bulundurulmalıdır.

Drone Motoru Seçimi (Örnekler)

Drone motoru seçimi, dronun uçuş stilini ve amaçlanan kullanımını büyük ölçüde etkiler. İşte farklı türlerdeki dronlar için uygun olabilecek dört farklı motor örneği:

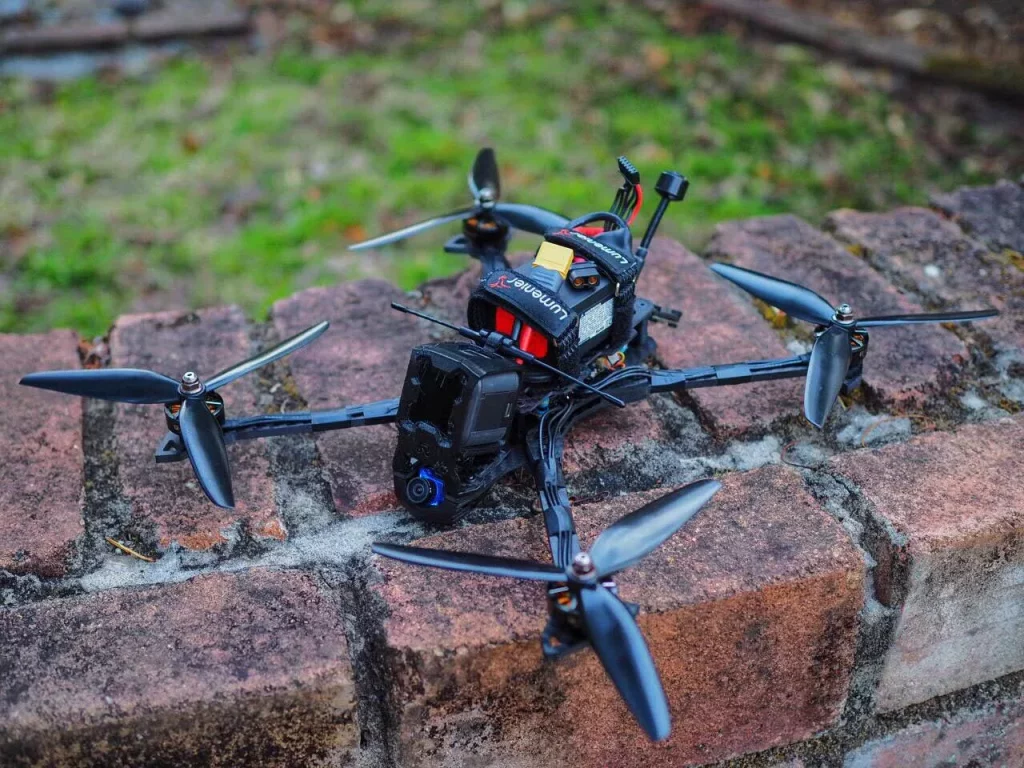

Long Range FPV Drone Motoru

• Örnek Motor: T-Motor F40 Pro III 2400KV
• Özellikleri: Düşük KV değeri (2400KV gibi) ile uzun menzil uçuşlar için idealdir. Bu motorlar, uzun süreli uçuşlar ve enerji verimliliği için optimize edilmiştir. Ayrıca, büyük pervanelerle uyumlu olup, daha stabil ve sessiz uçuş sağlarlar.

Cinewhoop FPV Drone Motoru

• Örnek Motor: iFlight XING 1408 3600KV
• Özellikleri: Orta ila yüksek KV değerleri (örneğin 3600KV) ile cinewhoop dronlar için uygundur. Bu motorlar, yeterli itme kuvveti sağlayarak stabil ve pürüzsüz görüntü çekimi yapılmasına olanak tanır. Ayrıca, dar alanlarda iyi manevra kabiliyeti sunar.

Freestyle Drone Motoru

• Örnek Motor: EMAX RS2205 2300KV
• Özellikleri: Yüksek KV değerleri (örneğin 2300KV) ile freestyle dronlar için idealdir. Bu motorlar, hızlı tepki süresi ve yüksek hız için tasarlanmıştır. Agresif manevralar ve hızlı yön değişimleri için yüksek tork ve hızlı ivmelenme sağlar.

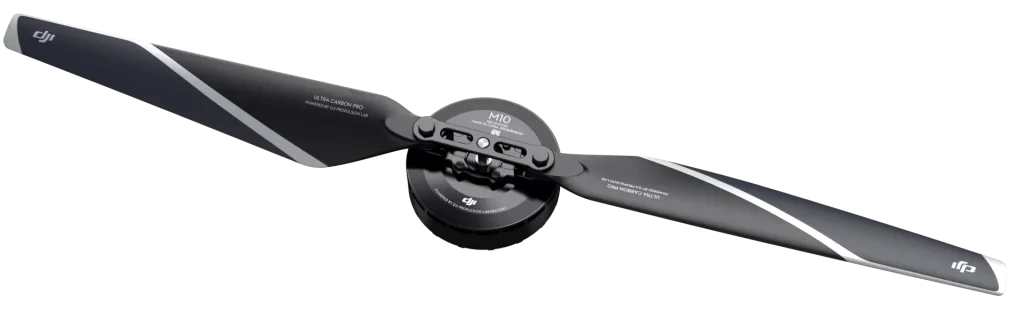

Profesyonel Çekim İçin Drone Motoru

• Örnek Motor: DJI E5000 Pro
• Özellikleri: Düşük KV değerleri ile büyük ve ağır kamera ekipmanlarını taşıyacak kapasitede. Bu motorlar, uzun uçuş süreleri ve çok yüksek itme kuvveti sağlayarak, ağır kamera donanımlarıyla stabil ve pürüzsüz uçuşlar yapılmasını destekler. Genellikle büyük, profesyonel drone modellerinde kullanılır.

Her bir motor tipi, özel olarak belirli bir uçuş stilini ve performans gereksinimini karşılamak üzere tasarlanmıştır. Motor seçimi yapılırken, dronun amacı, taşıyacağı yük ve uçuş karakteristikleri gibi faktörler dikkate alınmalıdır.

Özet

Drone motorları, bu modern uçuş cihazlarının temel güç bileşenleridir ve dronların performansı üzerinde doğrudan etki ederler. İki ana kategoriye ayrılan motorlar – fırçalı ve fırçasız – her biri farklı uygulamalar ve ihtiyaçlar için uygun özelliklere sahiptir. Fırçalı motorlar daha basit ve maliyet etkin çözümler sunarken, fırçasız motorlar yüksek performans, uzun ömür ve düşük bakım gereksinimleriyle öne çıkar. Motorun KV değeri, volt başına dönüş sayısını ifade eder ve motorun hızı ile torku arasındaki dengeyi belirler; yüksek KV değerleri hız odaklı uygulamalar için, düşük KV değerleri ise yüksek tork ve stabil uçuşlar için tercih edilir. Ayrıca, motorun verimliliği (g/W cinsinden ifade edilen itme kuvveti başına tüketilen güç), enerji kullanımının etkinliği ve uçuş sürelerini belirlemede önemli bir faktördür. Drone motorları, hobi amaçlı uçuşlardan profesyonel ve ticari uygulamalara kadar geniş bir yelpazede kullanılır, bu nedenle doğru motor seçimi, dronun amaçlanan kullanımına ve performans gereksinimlerine göre yapılmalıdır.
